STMicroelectronics AEK-POW-BMSLV电池管理系统板
STMicroelectronics AEK-POW-BMSLV电池管理系统评估板利用汽车级元件连接电池组，监控每个电池的充电状态(SoC)和健康状况(SOH)。AEK-POW-BMSLV通过无源放电管理电池电量平衡，实施已预装在板载SPC58EC80E5微控制器上的软件。
STMicro AEK-POW-BMSLV专门设计用于管理电压范围低于60V的低电压应用的电池管理系统，例如摩托车辅助电源和电动自行车。多功能CAN2.0A/B协议支持集成到多个系统中，实现高效的元件通信。
AEK-POW-BMSLV具有两个CAN端口，可实现灵活的网络连接，另外四个高侧通道输出优化了配电。BMS适用于各种电池配置，支持4至14节串行连接的电池。
特性
- 低压(<60V)单板，用于完整的电池管理系统(BMS)
- 主机：
- SPC58EC80E5 汽车级微控制器，可执行电荷平衡以及计算充电状态 (SoC) 和健康状况 (SOH)
- VNQ7050AJ 四通道高侧驱动器（用于电池组接触器）驱动
SPSB100（带CAN端口的定制版本）完全集成的电源管理系统IC，其电路板预装有用于外部通信的CAN FD收发器。 - 其他外部CAN收发器
- 用于外部通信的SPI
- 可配置窗口看门狗
- 系统唤醒特性和点火唤醒
- 故障收集控制单元 (FCCU) 用于收集micro产生的最终问题，根据实施的逻辑执行一些操作，例如系统关断
- 从SPSB100到微控制器的故障安全诊断
- 对每节电池和整个电池节点进行电压和电流监控
- 8个GPIO将温度传感器连接为NTC，其中4个GPIO连接到微控制器，另4个连接到L9963E
- 通过100kΩ外部电阻器执行无源平衡
- 尺寸：145mm x 65mm
- 属于汽车开发套件生态系统
相关产品
STMicroelectronics SPC58ECx 32位微控制器
符合AEC-Q100标准的微控制器，提供较高的吞吐量和低功耗能力。
STMicroelectronics L9963T汽车SPI转隔离式SPI收发器
设计用于在位于不同电压域的器件之间建立通信桥接器。
STMicroelectronics L9963E多节电池监控和平衡IC
锂离子电池监控和保护芯片，用于汽车应用和储能系统。
STMicroelectronics SPSB100汽车电源管理IC (PMIC)
完全集成的汽车PMIC，专门设计用于高度集成的应用处理器。
STMicroelectronics VND70/VNQ70汽车用高侧驱动器
使用ST专有VIPower® M0-7技术的双/四通道器件，具有保护和诊断功能。
布局

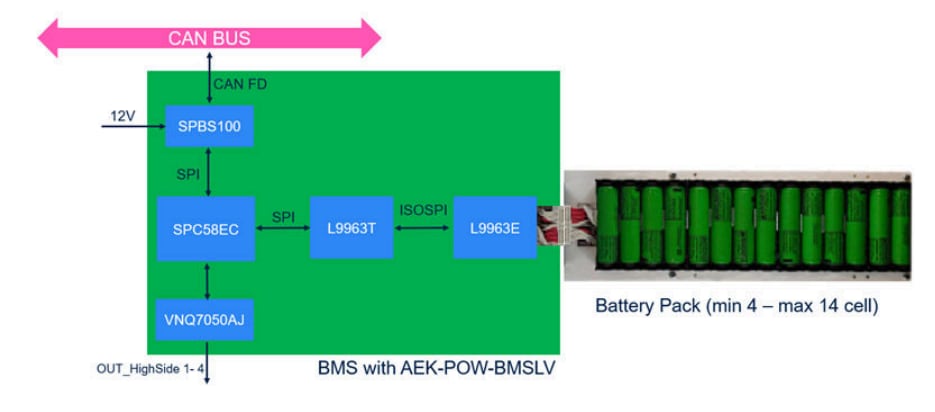

功能框图
