STMicroelectronics AEK-POW-BMSWTX BMS评估板
STMicroelectronics AEK-POW-BMSWTX BMS评估板具有嵌入式收发器，支持隔离连接到外部MCU，同时管理4至14节电池。该板采用L9963E锂离子电池监控和保护芯片（用于高可靠性汽车应用）和L9963T通用SPI转隔离式SPI双向收发器。L9963E通过堆栈电压、电池电压、温度测量和库仑计数监控电池和电池节点状态。可编程周期间隔可根据需要或定期执行测量和诊断任务。可用于外部微控制器进行电荷平衡以及计算充电状态 (SoC) 和健康状况 (SOH) 的测量数据。
L9963T通用SPI转隔离式SPI双向收发器将从传统的基于4线的SPI接口输入的通信数据传输到双线隔离接口（反之亦然）。该收发器配置为从器件。
STMicro AEK-POW-BMSWTX提供一个强大的监控网络，用于检测每节电池的电压。可以检测整个电池组的电流。通过这种检测，可以详细说明每个电池组的SOC，从而详细表示所有电池组的充电状态。该SOC有助于评估剩余电池容量，这相当于剩余的驱动范围。
应用
- 电池管理系统 (BMS)
- 电动出行
- 家用电池蓄电池
元件
- ISOH端口，可将该板连接到菊花链中的 AEK-POW-BMS63EN
- MCU ADC连接器，专用于NTC传感器读取
- 汽车通用SPI转隔离式SPI收发器
- CN2连接器，用于诊断功能
- CN1连接器，用于通过SPI与MCU板进行通信
- 平衡电阻器
- 电池组用连接器
- 热插拔保护
- GPIO，用于外部NTC连接，由L9963E处理
- L9963E符合AEC-Q100标准的汽车多节电池监控和平衡IC
相关产品
STMicroelectronics L9963T汽车SPI转隔离式SPI收发器
设计用于在位于不同电压域的器件之间建立通信桥接器。
STMicroelectronics L9963E多节电池监控和平衡IC
锂离子电池监控和保护芯片，用于汽车应用和储能系统。
相关电路板
STMicroelectronics AEK-POW-BMS63EN汽车BMS评估板
基于L9963E收发器，可处理1至31个锂离子电池节点。

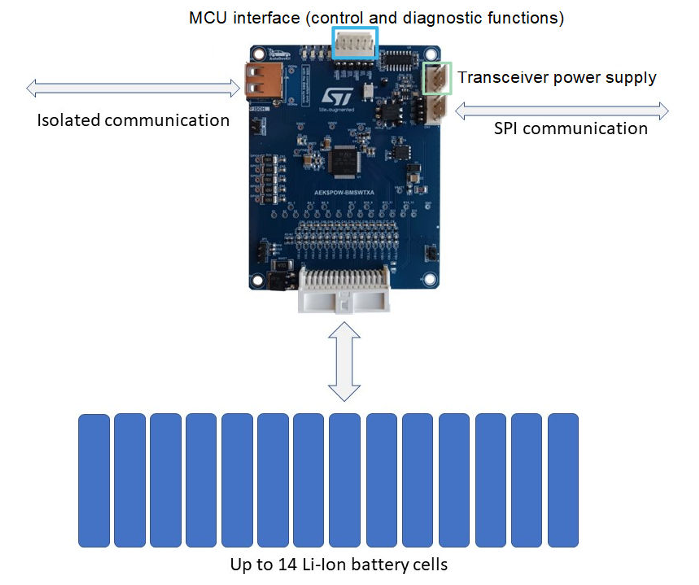

框图
布局
