STMicroelectronics EVALSTGAP2HSAC演示板
STMicroelectronics EVALSTGAP2HSAC演示板评估STGAP2HSAC的功能，同时驱动额定电压为1200V的半桥功率级，采用TO-220或 TO-247封装。该板能够轻松选择和修改相关外部组件的值，以在不同的应用条件下简化驱动器性能评估。
STMicro EVALSTGAP2HSAC演示板可实现负栅极驱动，并且板载隔离直流-直流转换器允许以针对MOSFET/IGBT优化的驱动电压进行操作。
特性
- 电路板
- 高达1200V高压轨
- 负栅极驱动
- 板载隔离式DC-DC转换器为高侧和低侧栅极驱动器供电，由VAUX =5V馈电，最大隔离电压为5.2kV
- 板载生成3.3V VDD 逻辑电源
- +15/0V、+15/-3V、+19/0V、+19/-3V，易于通过跳线选择驱动电压配置
- 设备
- 25°C时拉灌电流为4A的驱动电流能力
- 电流隔离：
- 浪涌：6000VPK
- 隔离等级：3500VRMS（UL 1577）
- 传播延迟短：60 ns
- UVLO功能
- 栅极驱动电压高达26V
- 3.3V、5V TTL/CMOS输入，带迟滞
- 高温关断保护
- 待机功能
- 4 A米勒钳位
应用
- 直流-直流转换器
- 车载充电器 (OBC)
- DC充电站
- 汽车HVAC压缩机
- 风扇和泵
- 加热器
- 600V/1200V 逆变器
- EV电机驱动器
相关栅极驱动器
STMicroelectronics STGAP2S单通道栅极驱动器
用于将栅极驱动通道从低压控制和接口电路中隔离开。

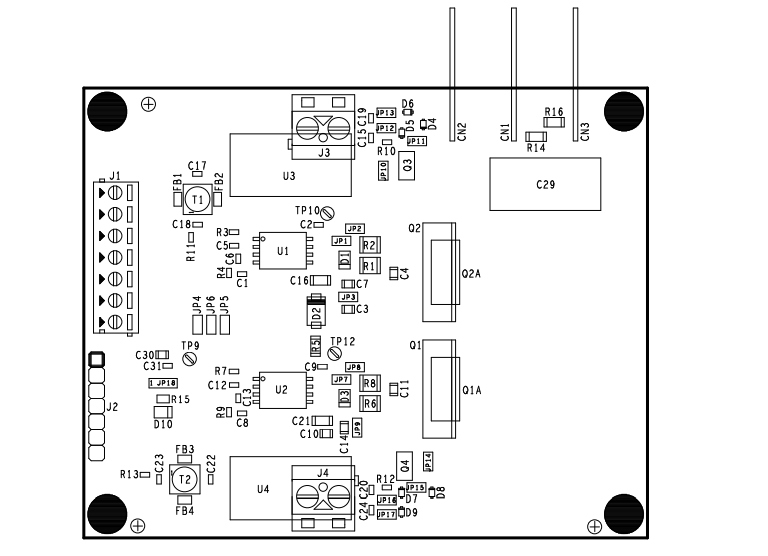

前部元器件布局
后部元器件布局
