STMicroelectronics EVALSTGAP2SAC演示板

STMicroelectronics EVALSTGAP2SAC演示板专为评估STGAP2SAC汽车级隔离单栅极驱动器而设计。EVALSTGAP2SAC评估板有助于对STGAP2SAC的特性和性能进行广泛评估，同时驱动封装为TO-220或TO-247的半桥功率级，其电压额定值高达1200V。该栅极驱动器提供4A电流能力和轨至轨输出，使其适用于高功率逆变器应用，例如配备MOSFET/IGBT功率开关的工业应用中的电机驱动器。

STMicro EVALSTGAP2SAC板可轻松选择和修改相关外部组件的值，从而可以在各种应用条件下评估驱动器性能并对最终应用的组件进行微调。

特性

  • 板
    • 高达1200V高压轨
    • 负栅极驱动
    • 板载隔离式DC-DC转换器为高侧和低侧栅极驱动器供电，由VAUX =5V馈电，最大隔离电压为5.2kV
    • 板载生成3.3V VDD 逻辑电源
    • +15/0V、+15/-3V、+19/0V、+19/-3V，易于通过跳线选择驱动电压配置
  • 器件
    • 驱动器在25℃环境下的电流承受能力为4A（拉/灌电流）
    • 传播延迟短：60 ns
    • UVLO功能
    • 栅极驱动电压高达26V
    • 3.3V、5V TTL/CMOS输入，带迟滞
    • 高温关断保护
    • 待机功能
    • 4 A米勒钳位

应用

  • 直流-直流转换器
  • 车载充电器 (OBC)
  • DC充电站
  • 汽车HVAC压缩机
  • 风扇和泵
  • 加热器
  • 600V/1200V 逆变器
  • EV电机驱动器

关联栅极驱动器

STMicroelectronics STGAP2S单通道栅极驱动器

用于将栅极驱动通道从低压控制和接口电路中隔离开。

Learn More关于STMicroelectronics STGAP2S单通道栅极驱动器 View Products与STMicroelectronics STGAP2S单通道栅极驱动器相关

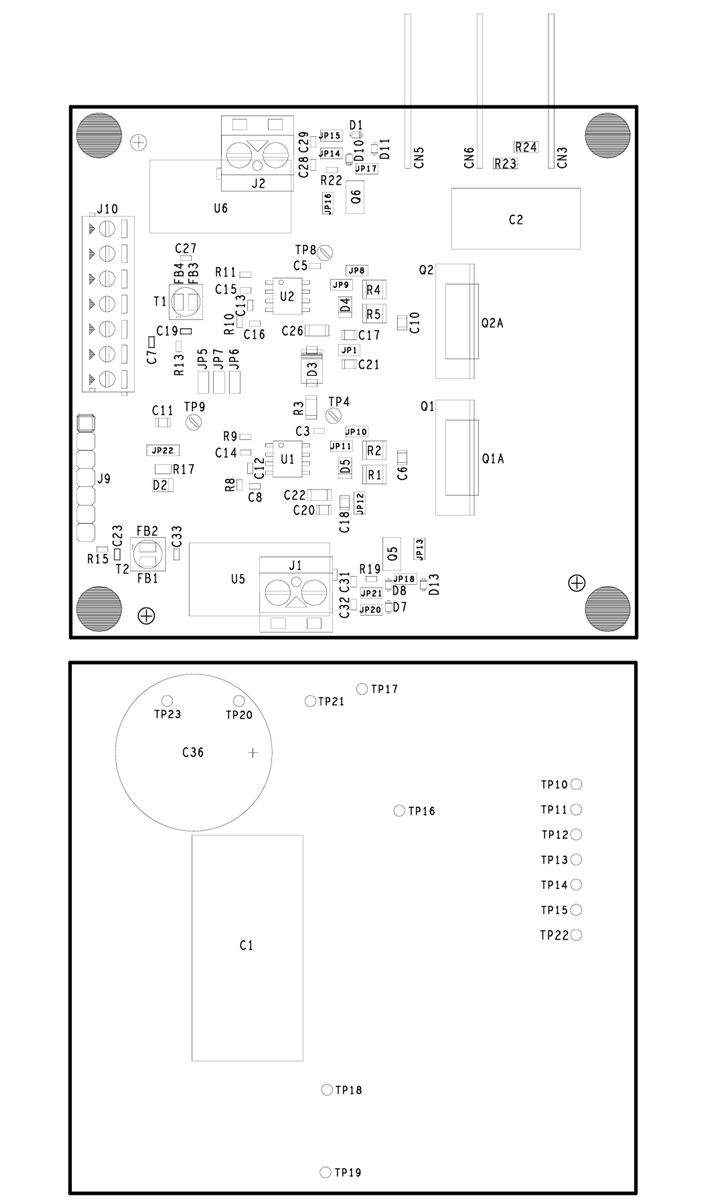

元器件布局

位置电路 - STMicroelectronics EVALSTGAP2SAC演示板
