STMicroelectronics HVLED001A LED照明离线控制器
STMicroelectronics HVLED001A LED照明离线控制器采用准谐振 (QR) 拓扑，在任何负载下都具有经过优化的输出电压精度（PSR模式）。该增强型峰值电流模式控制器能够控制LED驱动器中高功率因数 (HPF) 反激式或降压-升压拓扑，输出功率高达150W。还实施了降压、升压和SEPIC等其他拓扑。
HVLED001A改善了瞬态响应和启动时间。该控制器具有ST创新的高电压技术，允许将HVLED001A器件直接连接至输入电压。这样可以启动器件并监控输入电压，而无需外部元件。
特性
- 准谐振 (QR) 拓扑
- 在任何负载下经过优化的输出电压精度（PSR模式）
- 改善了瞬态响应和启动时间
- 直接连接光耦合器，通过反馈断开检测实现电流环路调节
- 在宽输入电压和负载变化范围内实现了高功率因数和低THD
- 在宽电压和电流范围内实现了高效率和输出稳定性
- 800V高压启动
- 低启动和静态电流
- 可编程的最短断开时间
- 集成输入电压检测，实现很高的功率因数和保护触发功能
- 智能自动重载定时器 (ART) 确保器件无闭锁
- 0-10及PWM调光兼容
- 遥控引脚
应用
- 具有高功率因数且功率高达75W的单级LED驱动器
- 功率高达 150W 的两级 LED 驱动器

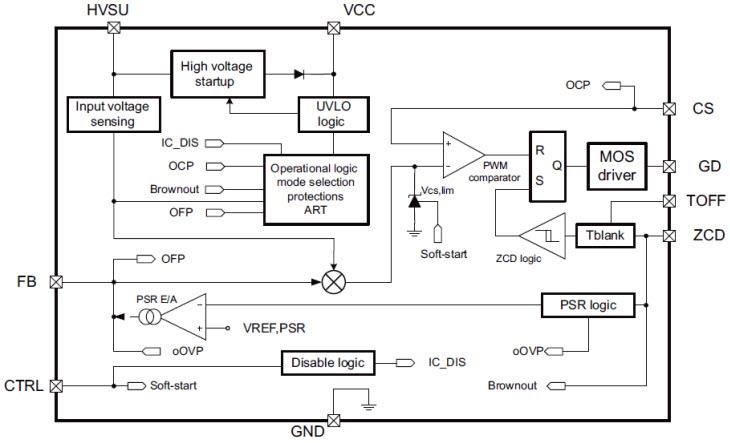

框图
开发工具
STMicroelectronics STEVAL-ILL074V1和STEVAL-ILL074V2转换器
提供适用于二次侧电路的稳定绝缘52V电压总线。
STMicroelectronics STEVAL-ILL080V1 LED驱动器
提供无纹波输出电流，向75V至93V之间的单个LED灯串供电。
STMicroelectronics STEVAL-ILL085V1 LED驱动器板
包括短路和开路LED保护，热稳定性高。
发布日期: 2016-09-14
| 更新日期: 2022-03-11
