STMicroelectronics L9663汽车PSI5收发器IC
STMicroelectronics L9663汽车PSI5收发器IC是一种开放标准，方便外围传感器现有的传感器接口，并可为多种传感器应用提供通用解决方案。PSI5接口可实现异步或同步操作和不同的总线模式。
意法半导体外设传感器接口（PSI5）与v1.3和v2.x版本兼容，同时可在广泛的传感器供电电流和可变数据字长（8位至28位）下运行。传感器连接到ECU，并使用同一线路进行电源和数据传输。收发器IC向传感器提供预调节电压，并读取传输的传感器数据。PSI5接口可实现点对点连接或总线模式。
特性
- 通过AEC-Q100认证
- 可与版本1.3和版本2.x兼容的2通道PSI5收发器
- 曼彻斯特编码数字数据传输
- 125kbps的高数据传输速度（可选83.3kbps和189kbps）
- 高EMC鲁棒性和低发射
- 接口引脚上的电流限制和电压钳位
- 集成充电泵级用于使用扩频方法进行预调节
- 用于同步脉冲的启动电路
- 集成FLL模块，实现高精度定时控制
- 反向电压保护结构
- 耐短路，接地偏移±1.5V
- 32位SPI接口，具有地址多路复用功能
- 工作电压VB = 4.8V（同步脉冲为5.2V，步进为3.5V）至35V
- -40°C至140°C环境温度范围
- VFQFPN28或TQFP32EP封装
应用
- 汽车：
- 底盘和安全：
- 主动悬架
- 安全气囊系统
- 制动系统
- ABS
- 电动制动升压器
- 电子稳定性控制（ESC）
- 电动助力转向（EPS）
- 底盘和安全：

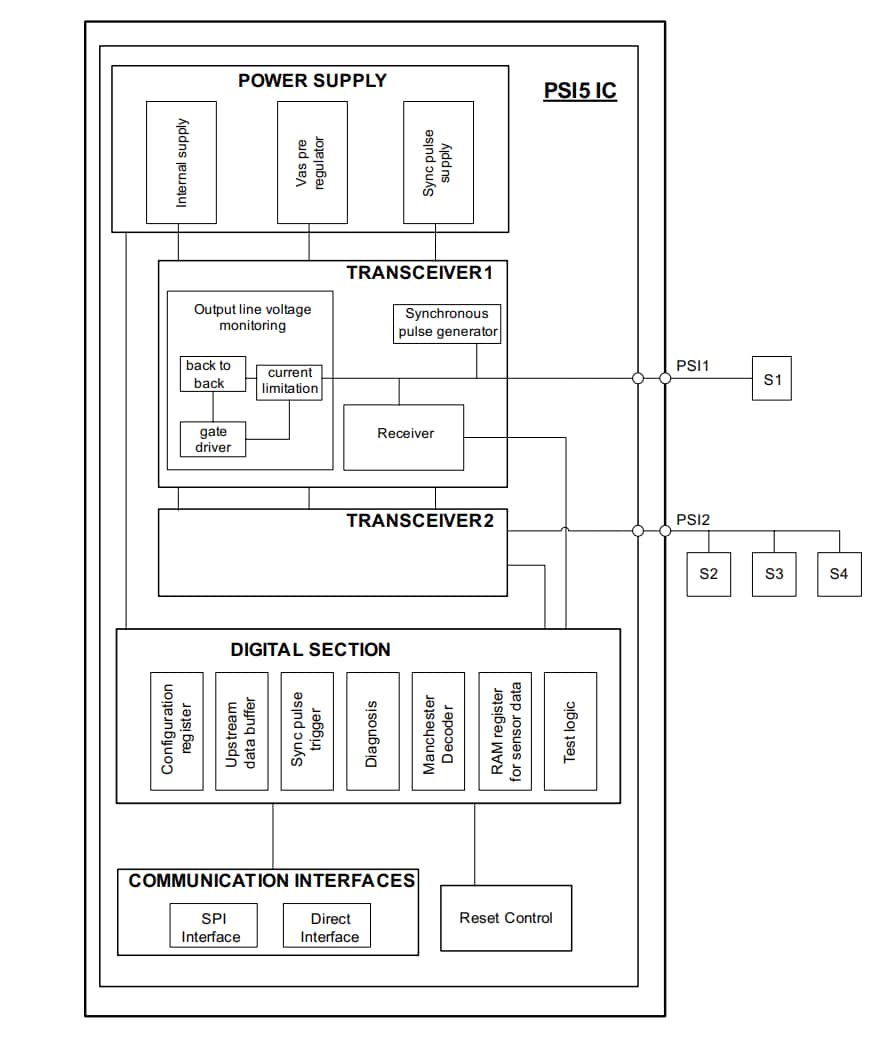

框图

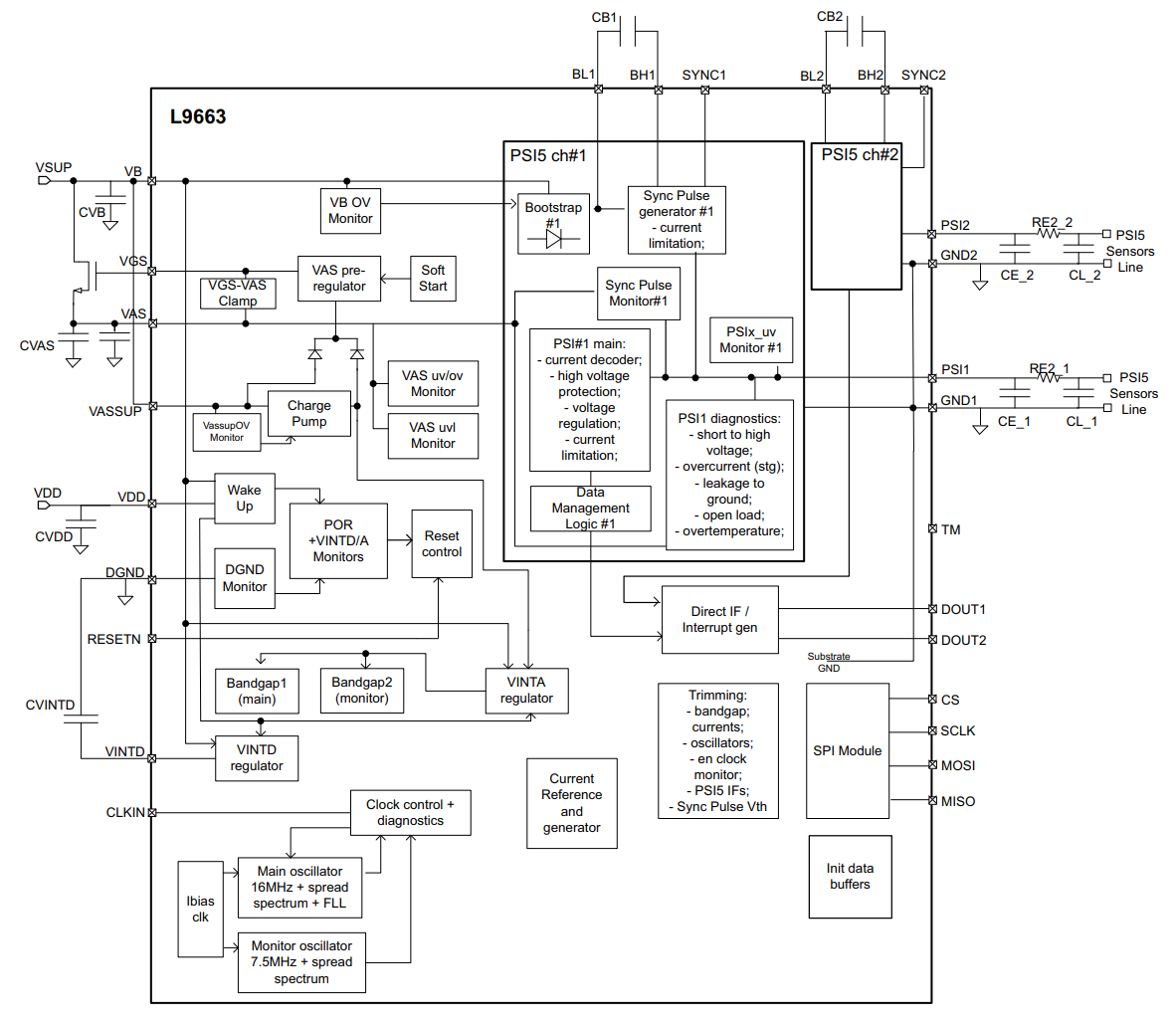

详细框图
