STMicroelectronics M2TP80M12W2-2LA汽车电源模块
STMicroelectronics M2TP80M12W2-2LA汽车电源模块提供带有集成NTC的三相四线PFC拓扑结构，专为混合动力与电动汽车中OBC的PFC级而设计。该电源模块集成了六块第二代碳化矽功率MOSFET。凭借其广受认可的芯片技术，STMicroelectronics M2TP80M12W2-2LA可以最大限度地减少能量损失，并且能够以高切换频率模式运行。该模块使得用户可以构建满足超大功率密度于高效率要求的复杂拓扑结构。
AlN绝缘底层能够实现最佳的热性能。此外，ACEPACK DMT-32-specific采用了模塑上凹槽设计，有效保证了更大的爬电距离。锯齿状引脚选项增加了PCB电平的灵活性。
特性
- 符合AQG 324标准
- 三相四线 PFC
- 1200V、84mΩ（典型值）。SiC MOSFET（Q1、Q2、Q3、Q4、Q5、Q6）
- 1200V、20A整流器二极管（D1、D2）
- 集成NTC温度传感器
- 最大工作结温 (TJ) = 175°C
- 基于DBC Cu-AlN-Cu的底层，以提高热性能
- 隔离电压：3kV
- 锯齿形引脚排列

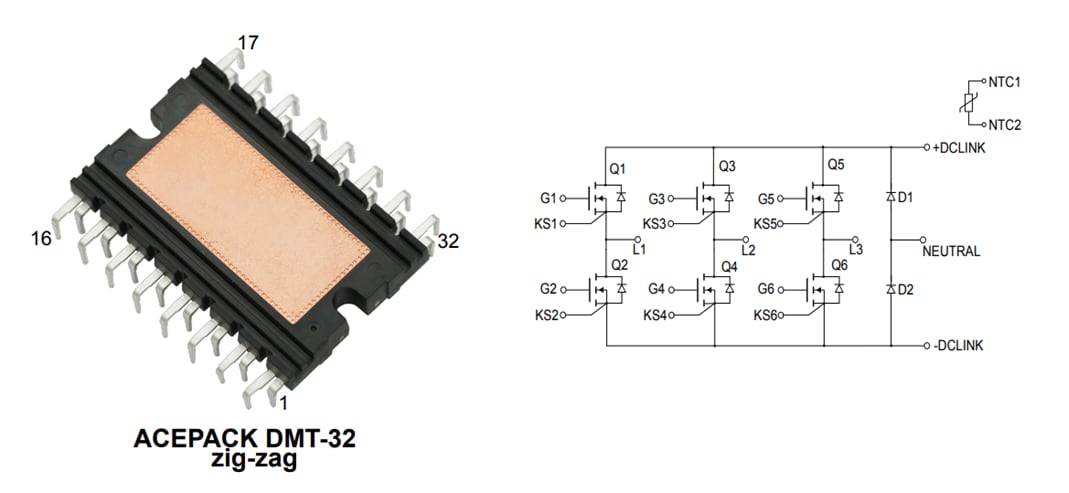

典型应用

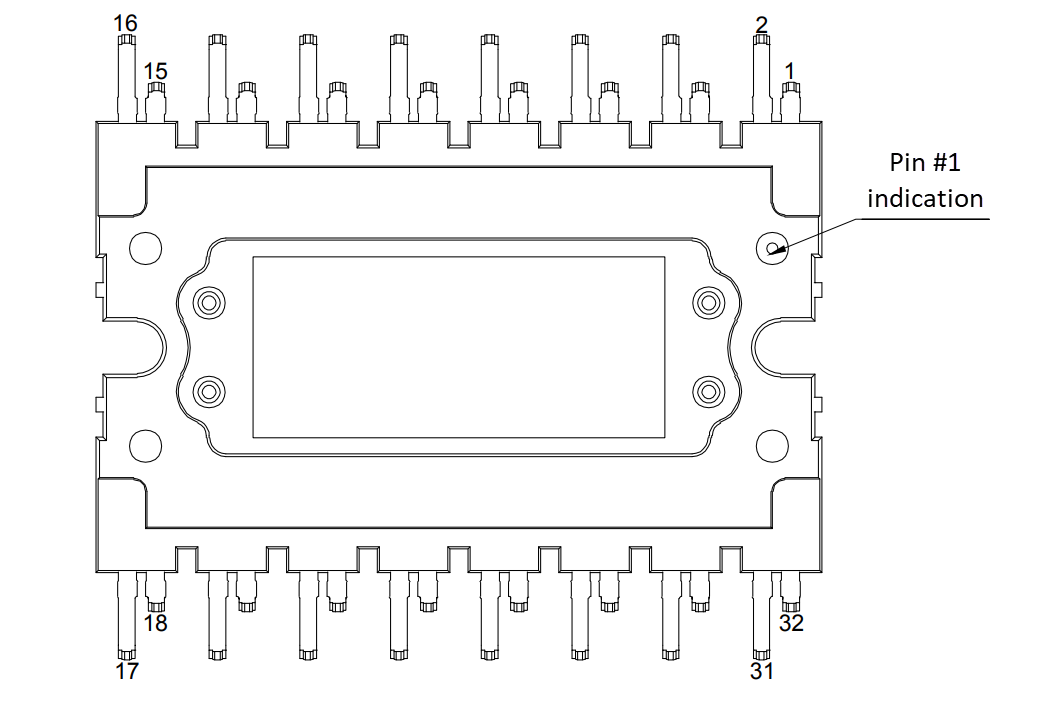

引脚分配
