STMicroelectronics STEVAL-1PS01EJR评估板

STMicroelectronics STEVAL-1PS01EJR评估板采用ST1PS01毫微静态电流小型同步降压转换器。ST1PS01转换器设计用于高效率、PCB尺寸和厚度是关键因素的应用。STEVAL-1PS01EJR评估板可提供高达400mA的输出电流，输入电压范围为1.8V至5.5V。通过两个数字控制输入，输出电压可以动态调整为1.8V至3.3V。STEVAL-1PS01EJR评估板仅凭一个2.2µH电感和两个小电容即可实现高效转换。该评估板采用先进的设计电路，可最大限度地减小静态电流。STEVAL-1PS01EJR评估板适用于可穿戴设备、个人跟踪监视器及智能手表等应用。

特性

  • VIN = 3.6V时具有500nA输入静态电流（非开关）
  • 1mA负载时典型效率为94％（VIN = 3.6V，VOUT = 3.3V）
  • 100%占空比
  • 输入工作电压范围：1.8V至5.5V
  • 欠压闭锁：
    • 1.57V（VIN下降，典型值）
  • 高达400mA的输出电流能力
  • 低功耗控制操作，可实现最佳效率
  • 嵌入式软启动电路
  • 小型外部元件：
    • L=2.2µH（典型值）
  • 可选输出电压：1.8V至3.3V
  • 输出电压电源良好
  • ±1.5%输出电压精度（VOUT，TA = 25°C）
  • 动态输出电压选择（D0、D1）
  • 倒装芯片封装
  • 硬件符合WEEE标准和RoHS指令

应用

  • 可穿戴和健身配件
  • 个人跟踪监视器
  • 智能手表和运动手环
  • 能量收集和无线传感器
  • 工业传感器和便携式低功耗器件
  • 单节锂离子电池设备
  • Bluetooth®低功耗
  • ZigBee

STEVAL-1PS01EJR框图

框图 - STMicroelectronics STEVAL-1PS01EJR评估板

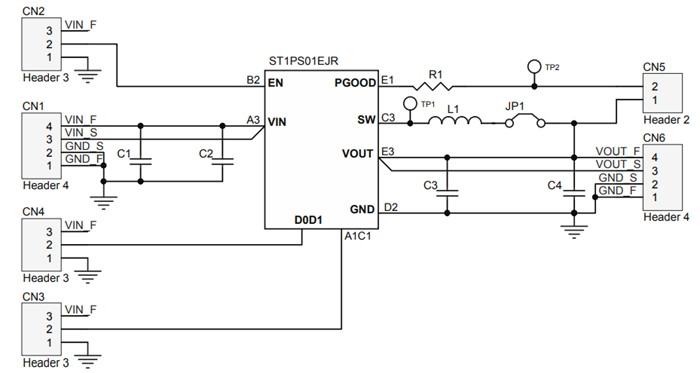

STEVAL-1PS01EJR示意图

原理图 - STMicroelectronics STEVAL-1PS01EJR评估板
