STMicroelectronics STEVAL-A6983CV1 评估板
STMicroelectronics STEVAL-A6983CV1评估板设计用于评估A6983同步单片降压稳压器，能够为负载提供高达3A的直流电流。STEVAL-A6983CV1具有宽输入电压范围，可用于各种应用。
STMicroelectronics STEVAL-A6983CV1采用峰值电流模式架构和QFN16（3mmx3mm）封装，具有内部补偿功能，可最大限度地降低设计复杂性和尺寸。STEVAL-A6983CV1支持在200kHz至2.3MHz范围内选择开关频率，且具有可选扩频功能，用于改善EMC。EN引脚有助于实现启用/禁用功能。禁用时的典型关断电流为2 μA。上拉EN引脚时，器件被使能，且发生内部1.3ms软启动。
STEVAL-A6983CV1设有电源良好开路集电极，可监控FB电压。两个功率元件上的逐脉冲电流检测均可提供充分的恒定电流保护，热关断可防止热失控。
特性
- 符合AECQ100 1级标准
- 工作温度范围：-40°C至+150°C（Tj）
- 3.5 V 到 38 V 工作输入电压
- 输出电压：0.85V至VIN
- 3 A 直流输出电流
- 25 μA 运行静态电流
- 内部补偿网络
- 轻负载时可实现高效率
- 2 μA关断电流
- 内部软启动
- 高压VIN 兼容使能
- 输出过压保护
- 输出电压排序
- 热保护
- 可编程开关频率：200MHz至2.2MHz，搭配低ESR电容器（最小22µF）时可稳定工作
- 可选扩频，用于改善EMC
- 电源正常
- QFN16（3mmx3mm）封装
相关产品
STMicroelectronics A6983汽车类降压转换器
简单易用的同步单片降压稳压器，可为负载提供高达3A的直流电流。
相关评估板
STMicroelectronics STEVAL-A6983NV1 评估板
基于简单易用的A6983同步单片降压稳压器，采用QFN16封装。

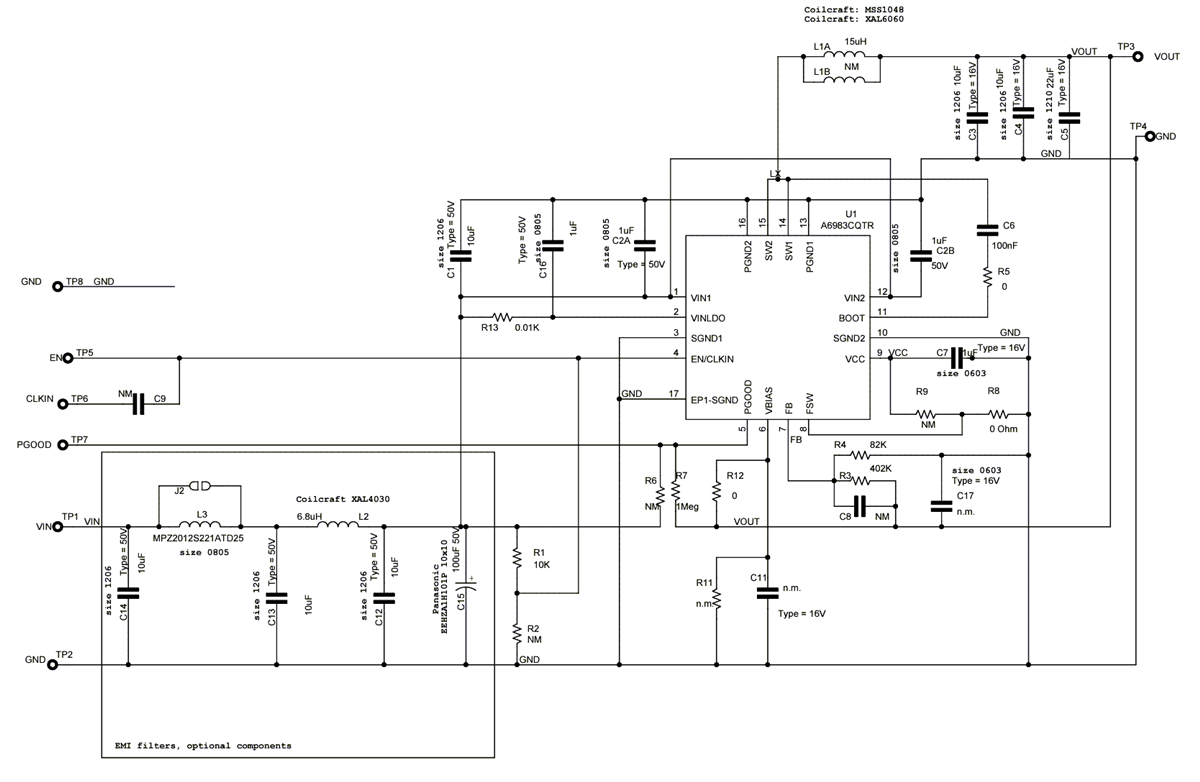

原理图
