STMicroelectronics STEVAL-ISA203V1评估板
STMicroelectronics STEVAL-ISA203V1评估板设计用于演示高效直流-直流转换，具有60W输出 (12V/5A)、42VDC至56VDC输入（48V标称值）。STEVAL-ISA203V1板提供的参数特别适合用于电信应用。
PM8804控制器具有紧凑高效48V转换器所需的所有集成电路。PM8804管理电源转换采用的反激式拓扑。这款高度可配置的控制器具有开关频率调整高达1Mhz的可编程振荡器、可调斜率补偿、带可编程死区时间的双互补低侧驱动器、可编程软启动、软关断和可编程电流检测消隐时间。
二次侧采用用于反激式转换器的SRK1000自适应同步整流控制器。SRK1000反激式同步整流控制器从STL130N8F7二次侧MOSFET获得体二极管检测反馈。
STEVAL-ISA203V1评估板提供紧凑、高效的连续导通模式反激式转换器设计，特别适合用于服务器和电信设备。
特性
- 直流-直流反激转换器
- PM8804 PWM峰值电流模式控制器
- SRK1000自适应同步整流控制器
- 输入电压范围：42VDC至56VDC
- 开关频率：200kHz
- 符合RoHS指令
- 输出：
- 功率：60W
- 电压：12VDC
- 电流：5A
- 峰值效率>92%
应用
- 服务器
- 电信

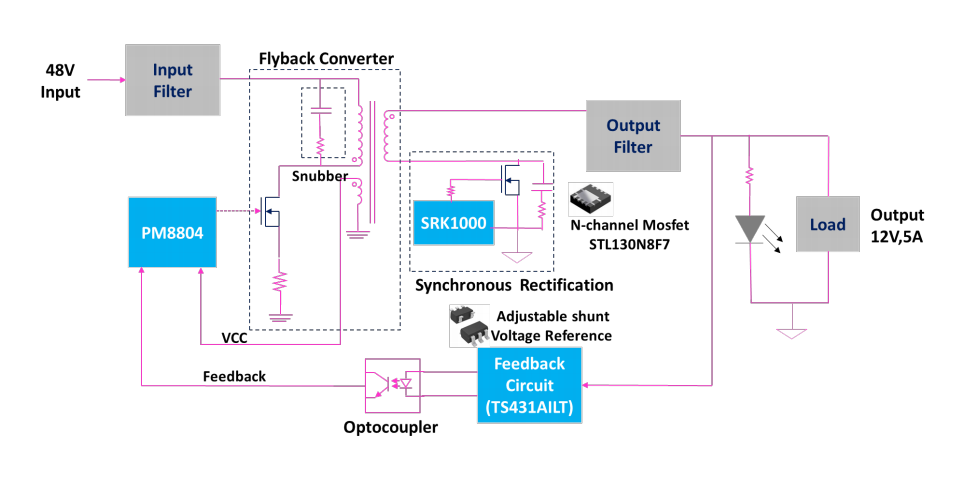

框图
