STMicroelectronics STEVAL-VP22201B评估板

STMicroelectronics STEVAL-VP22201B评估板实现了5V-1.8W隔离式反激转换器，设计用于85VAC至265VAC通用应用。该参考设计围绕VIPer222XSTR离线高压转换器构建。VIPerPlus系列的VIPer222XSTR具有730V功率MOSFET和PWM电流模式控制。VIPer222XSTR在30kHz固定频率下工作，具有频率抖动，符合电磁干扰相关标准。

特性

  • Built around the VIPer222XSTR offline high-voltage converter
  • Compact size
  • Tight line and load regulation over the entire input and output range
  • Meets IEC55022 Class B conducted EMI even with reduced EMI filter, thanks to frequency jittering
  • RoHS compliant

特性

  • 通用输入电源范围：85VAC至265VAC
  • 频率：50Hz至60Hz
  • 5V输出电压
  • 输出电流：360mA
  • 尺寸极为紧凑
  • 待机电源功耗：<18mW（230VAC时）
  • 在整个输入和输出范围内可实现精确的线路和负载调节
  • 得益于频率抖动特性，即使使用较小的EMI滤波器，也能满足IEC55022 B类传导EMI要求
  • 符合RoHS指令

原理图

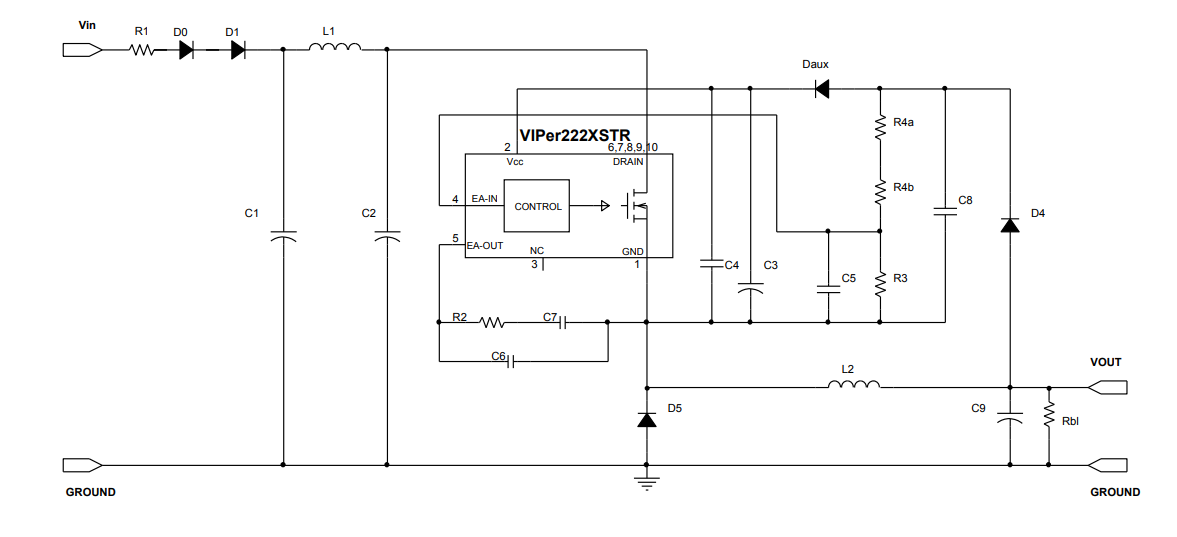

原理图 - STMicroelectronics STEVAL-VP22201B评估板

概述

STMicroelectronics STEVAL-VP22201B评估板
