STMicroelectronics STWBC2-HP数字控制器

STMicroelectronics STWBC2-HP数字控制器专为设计Qi认证的无线供电TX应用而构建。STWBC2-HP是带有STM32™ 微控制器（STM32G071）的SiP和专用前端芯片。STMicro STWBC2-HP可以驱动通用Qi无线电池充电TX的DC-DC和半桥或全桥逆变器级。该器件可采用分辨率为1.47ns的PWM机生成并控制相关的PWM信号。前端芯片包括一个40MHz PLL和一个17步DLL以实现这些PWM信号。

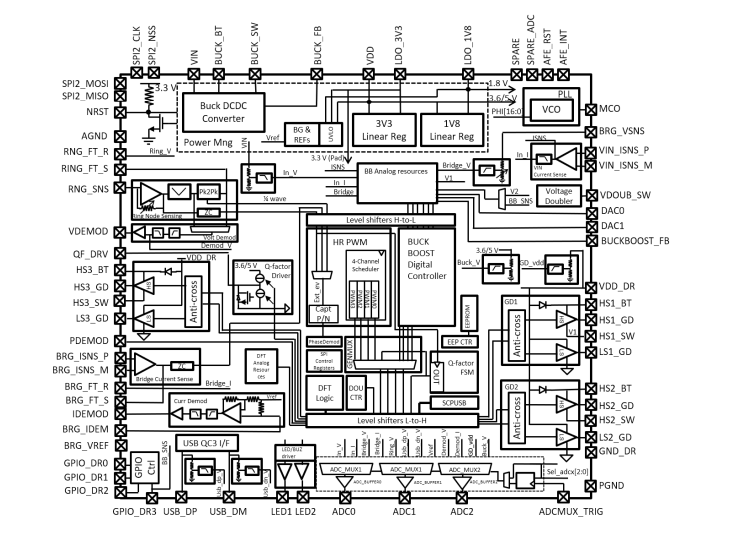

STWBC2-HP前端能够在4.1V至24V范围内的任何直流电压下工作，并嵌入：
• 3个半桥驱动器，能够驱动FB逆变器或直流-直流MOSFET

• 2个PWM输出，用于外部栅极驱动器
• 2个LED/扬声器驱动器
• 3.6V/5V单片降压直流-直流，为芯片的模拟部分供电 • 3.3V LDO，为STM32供电
• 1.8V LDO，为内核供电 • 6V至9V倍压器供电栅极驱动器
• 谐振槽电流、电压和相位检测电路，以及Q因数驱动器
• USB D+/D-，用于USB PD的外部接口引脚

特性

数字控制器，用于Qi认证的无线电力发射器
- 符合WPC 1.3标准
- 功率等级：0 BPP (5W) 和 EPP (15W)
- 功率Tx设计拓扑MP-A2和MP-A22
- 专有的ST超级快充扩展，用于大功率充电

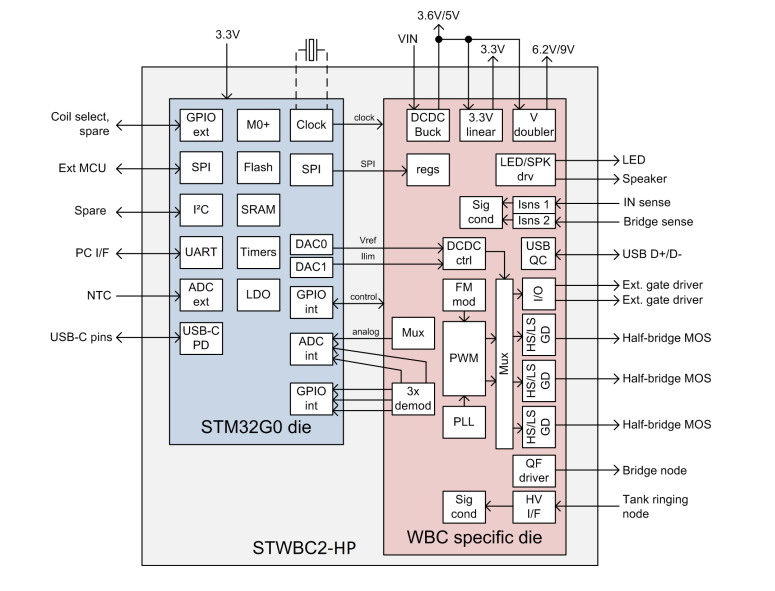

SiP，带有µC和前端设备：
- ARM 32位Cortex™-M0+ CPU，频率高达64MHz
- 3个半桥驱动器
- 嵌入式3.6V/5V直流-直流
- 3.3V和1.8V LDO
- 6V至9V倍压器
- Qi FSK可编程调制器
- 集成电流、电压和相位解调器
- 集成电流和电压传感器
支持具有输入直流-直流的半桥和全桥拓扑
- 单线圈和多线圈拓扑
- 支持5V 500mA USB等的有限电源
