STMicroelectronics TDA7491HV音频放大器
STMicroelectronics TDA7491HV音频放大器是双通道桥接负载 (BTL) D类音频放大器，采用单电源供电，设计用于液晶电视和显示器。特性包括短路保护、热过载保护和外部同步。这些音频放大器与TDA7491P和TDA7491LP放大器引脚对引脚兼容。
特性
- 20W + 20W连续输出功率：
- RL = 8Ω，THD = 10% (VCC = 18V)
- 较宽的单电源工作电压（5V至18V）
- 高效率 (η = 90%)
- 四种可选的固定增益设置，标称值为20dB、26dB、30dB和32dB
- 差分输入可最大限度降低共模噪声
- 开/关时没有砰声
- 待机和静音特性
- 短路保护
- 热过载保护
- 外部同步

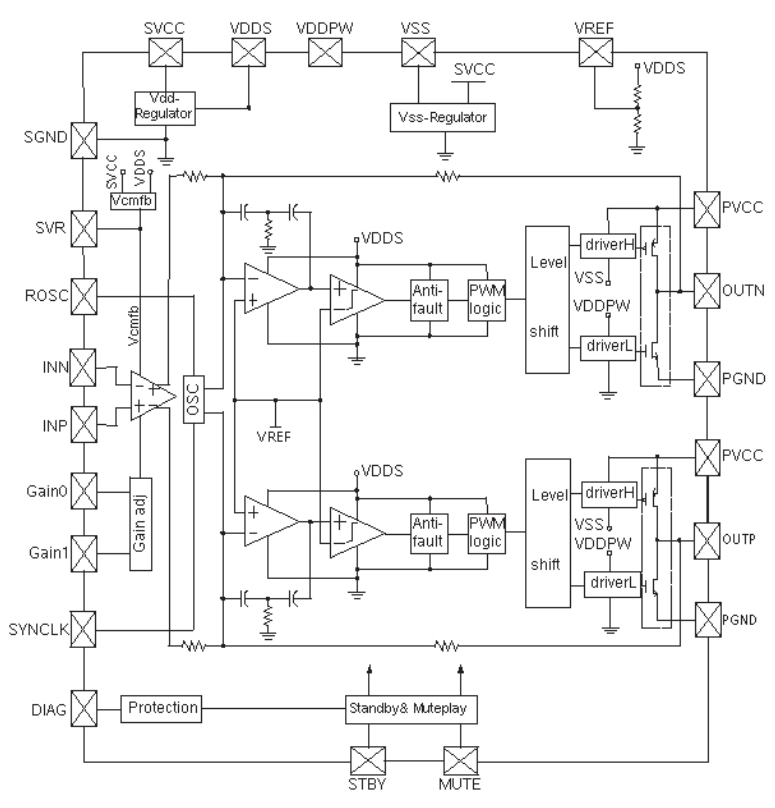

内部框图（仅显示一个通道）
