STMicroelectronics TSC1801双向电流检测放大器
STMicroelectronics TSC1801双向电流检测放大器提供低侧电流测量，具有2.0V至5.5V宽电源电压范围。增益值分配为20V/V，可根据零件编号进行选择。STMicro TSC1801设计用于检测低共模电压下分流电阻器上的压降。
特性
- 宽电源电压范围：2.0 V至5.5 V
- 固定增益：20V/V
- 总输出误差<0.5%
- 失调电压：±200μV（最大值）
- 增益误差：0.1%（最大值）
- 2.1 MHz 带宽
- 扩展温度范围：-40 °C至+125 °C
- 可提供汽车级版本
- 优点
- 保证总误差
- 减少物料清单
应用
- 高带宽低侧电流检测
- 低侧电机控制
- 太阳能供电系统中的电源管理
- HEV和EV电源管理

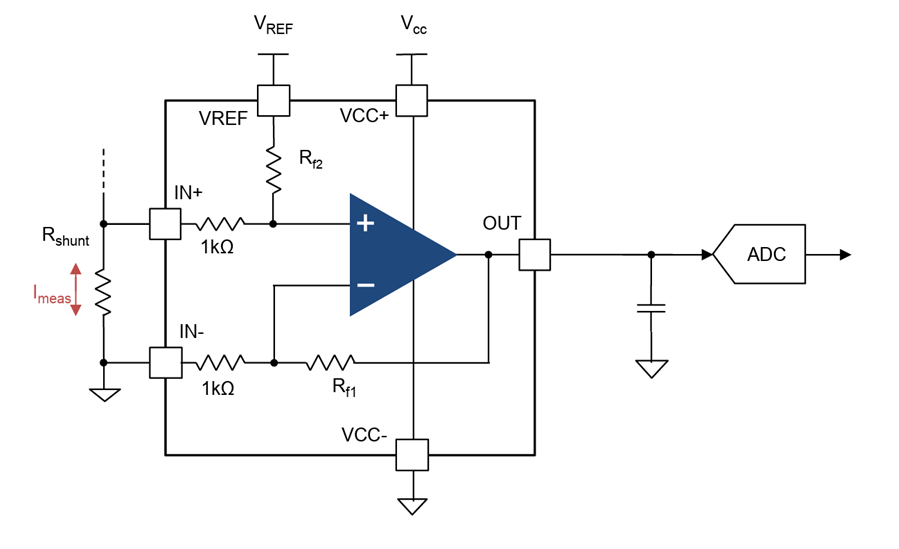

内部原理图

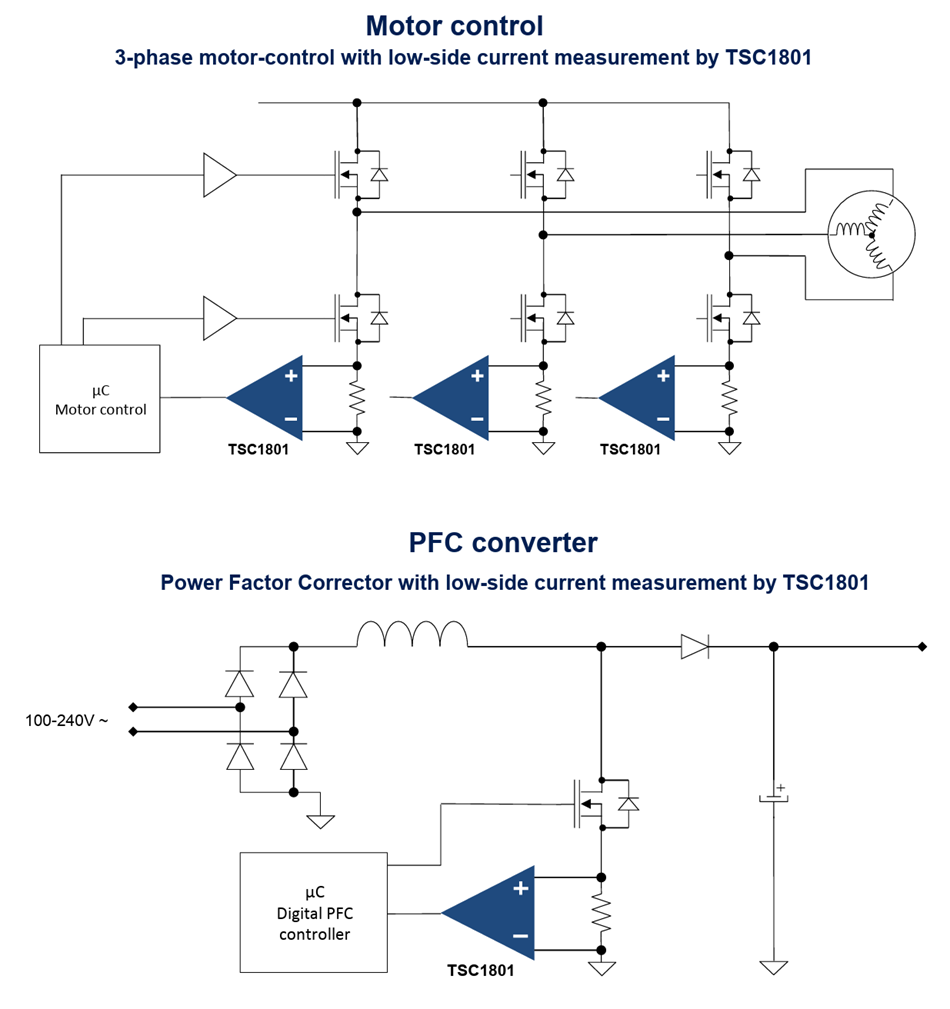

典型应用
