STMicroelectronics VNF1248F高边开关控制器
STMicroelectronics VNF1248F高侧开关控制器提供一种采用高侧配置的功率MOSFET。STMicro VNF1248F设计用于为12V、24V和48V汽车应用实现智能高侧开关电路。该控制IC通过3.3V和5V CMOS兼容SPI接口连接到主机微控制器，并为系统提供保护和诊断。
特性
- 符合 AEC-Q100
- 综述
- 高侧开关控制IC，具有电动保险丝保护功能，适用于汽车12 V、24 V和48 V应用
- 32位ST-SPI接口，兼容3.3V和5V CMOS电平
- 2级电荷泵
- 栅极驱动，采用高侧配置的外部MOSFET
- 通过外部高侧分流电阻器实现高精度单向电流检测
- NTC电阻器的输入，用于监控外部MOSFET温度
- 超低待机电流
- 通过专用数字输入引脚实现器件配置锁定
- 集成ADC，用于TJ 、VNTC 、VOUT 、VSENSE 转换
- 快速ADC，用于VDS 、VSENSE 转换
- CCM：电容充电模式
- 可编程非易失性存储器 (FTP NVM) 嵌入客户扇区程序/擦除/读取若干次
- 直接输入引脚，用于外部MOSFET栅极引脚的硬件控制
- QFN32L 5x5封装，带可湿性侧翼
- 保护特性
- 电池欠压关断
- 通过SPI可配置外部MOSFET去饱和关断
- 可通过SPI配置硬短路闭锁
- 电流与时间闭锁可通过SPI（保险丝仿真）配置
- 器件过热关断
- 外部MOSFET过热关断
- 反向电池
- GND 失效
应用
- 专为汽车配电应用而设计
- 汽车应用智能大电流保险丝替代品
规范
- 最大瞬态电源电压：70 V
- 工作电压范围：6 V至60 V
- 工作电压范围（扩展）：6V至70V
- 待机电流（最大值）：75µA
- SPI I/O电源电压范围：3V至5.5V
- 5µA SPI待机电流（最大值）
电路板
STMicroelectronics EV-VNF1248F 评估板
集成高边开关控制器和智能保险丝保护功能到原型电路中。

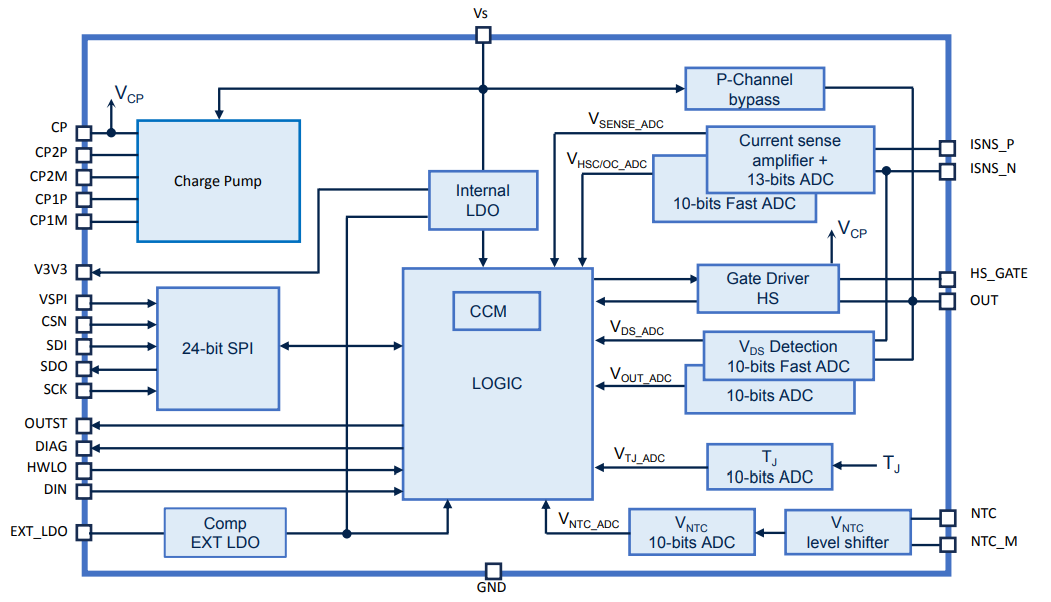

方框图
