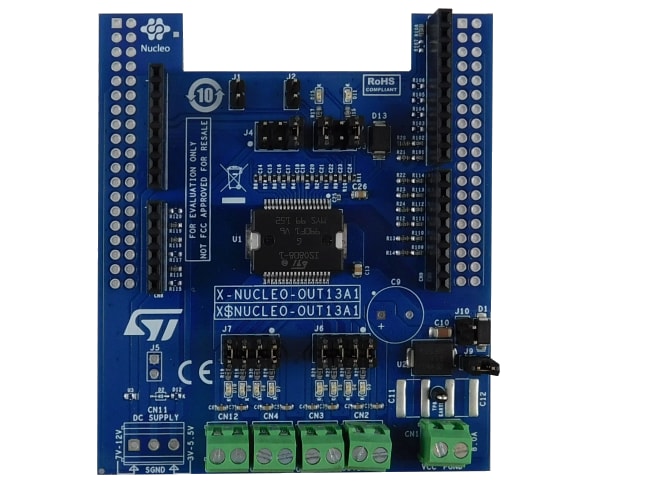

STMicroelectronics X-NUCLEO-OUT13A1扩展板
STMicroelectronics X-NUCLEO-OUT13A1扩展板是一款专为STM32 Nucleo设计的工业数字输出扩展板。该板提供强大而灵活的环境实现ISO808-1八通道高侧智能功率固态继电器的驱动和诊断能力。该继电器提供嵌入式电流隔离，集成到连接1.0A工业负载的数字输出模块。
STMicro X-NUCLEO-OUT13A1扩展板直接与由GPIO引脚和Arduino®R3微控制器连接器带动的STM32 Nucleo上的微控制器连接。ISO808-1 保证微控制器和处理段之间的电流隔离。此外，该板允许连接到 NUCLEO-F401RE 或 NUCLEO-G431RB 开发板。
该扩展板方便用户评估由X-NUCLEO-OUT13A1堆叠在其他扩展板上组成的系统。
特性
- 基于 ISO808-1 的八通道高侧开关，具有以下特点：
- 电压工作范围：9.2V至36V
- 低功耗 (RON(MAX) = 260mΩ)
- 每通道处理侧工作电流高达1A
- 嵌入式2kVRMS 电流隔离
- 直接（抖动<20us）和同步（抖动<6us）控制模式
- 用于感性负载的快速衰减功能
- 欠压锁定
- 过载和过热保护
- 缺地保护
- PowerSO36封装
- 应用板处理侧工作范围为10V（J10打开）至33V（J9关闭）
- 处理侧扩展工作范围为9.2V（J10关闭）至36V（J9打开）
- 应用板逻辑侧工作电压为3.3V至5V
- 用于输出开/关状态的绿色LED（J6和J7关闭1-2、3-4、5-6、7-8）
- 用于常见过热和通信错误诊断的红色LED（J3关闭1-2）
- 用于公共输出使能状态信号指示的黄色 LED（J3关闭5-6）
- 直接控制模式（J1、J2关闭）
- 同步控制模式（J1、J2打开）
- 处理侧和逻辑侧电源轨反极性保护
- 兼容 STM32 Nucleo开发板
- 配备Arduino Arduino® UNO R3连接器
- 符合RoHS和中国RoHS标准
- 通过CE认证
相关电路板
STMicroelectronics X-NUCLEO-OUT11A1扩展板
专为STM32 Nucleo设计的工业数字输出扩展板。
STMicroelectronics NUCLEO-F401RE Nucleo开发板
开发板设计用于评估STM32F401RET6 ARM微控制器。
STMicroelectronics NUCLEO-G431RB STM32G4 Nucleo-64板
为通过STM32G4 MCU尝试新理念并创建原型的用户提供了经济划算且灵活的方式。
STMicroelectronics STM32 Nucleo开发板
旨在为欲熟悉整个STM32 MCU系列特性的用户提供支持。
相关驱动器
STMicroelectronics ISO808电隔离式8通道驱动器
旨在驱动一侧接地的任何类型的负载。
