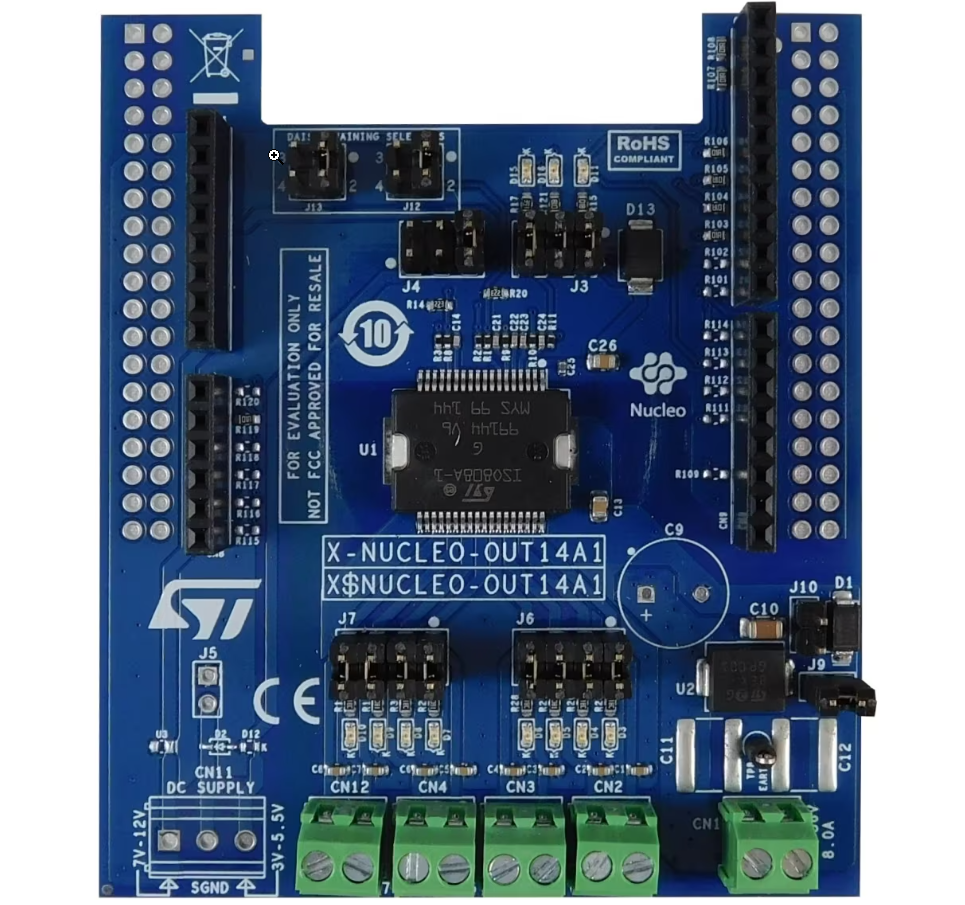

STMicroelectronics X-NUCLEO-OUT14A1扩展板
STMicroelectronics X-NUCLEO-OUT14A1扩展板是一款工业数字输出扩展板，基于STM32 Nucleo的ISO808A-1。该板提供强大而灵活的环境来评估ISO808A-1八路高侧智能功率固态继电器。ISO808A-1在连接到1A工业负载的输出模块中具有嵌入式电流隔离和20MHz SPI控制接口。
STMicro X-NUCLEO-OUT14A1扩展板通过GPIO引脚和Arduino®R3连接器直接连接STM32 NUCLEO上的微控制器。ISO808A-1可确保微控制器和工艺阶段之间的电流隔离。
该扩展板可连接 NUCLEO-F401RE 或 NUCLEOG431RB 开发板。还可以实现评估16通道数字输出系统，支持两个X-NUCLEO-OUT12A1堆叠扩展板上的菊花链功能。
特性
- 基于ISO808A-1八路高侧开关，特性包括：
- 工作电压范围：9.2V至36V
- 低功耗（RON（MAX）= 260mΩ）
- 处理侧工作电流：高达1.0A/通道
- 嵌入式2kVRMS 电流隔离
- PGOOD（VCC电压电平报警信号指示）
- 20MHz SPI带菊花链功能
- 用于电感负载的快速衰减
- 欠压锁闭
- 过载和过热保护
- 接地失效保护
- PowerSO36封装
- 应用板工艺侧工作范围10V（J10打开）至33V（J9关闭）
- 处理侧扩展工作范围：9.2V（J10关闭）至36V（J9打开）
- 应用板逻辑侧工作电压：3.3V至5V
- 绿色LED用于输出开/关状态（J6和J7关闭1-2、3-4、5-6、7-8）
- 红色LED用于常见过热和通信错误诊断（J3关闭1-2）
- 红色LED用于PGOOD信号指示（J3关闭3-4）
- 黄色LED指示输出使能状态（J3关闭5-6）
- 处理侧和逻辑侧电源轨反极性保护
- 兼容STM32 Nucleo开发板
- 配备Arduino® UNO R3连接器
- 符合RoHS指令和中国RoHS指令
- 通过CE认证
相关电路板
STMicroelectronics NUCLEO-G431RB STM32G4 Nucleo-64板
为通过STM32G4 MCU尝试新理念并创建原型的用户提供了经济划算且灵活的方式。
STMicroelectronics NUCLEO-F401RE Nucleo开发板
开发板设计用于评估STM32F401RET6 ARM微控制器。
相关产品
STMicroelectronics ISO808电隔离式8通道驱动器
旨在驱动一侧接地的任何类型的负载。
