STMicroelectronics CLOUD-ST25TA02KB演示板
STMicroelectronics CLOUD-ST25TA02KB NFC Forum Type 4标签IC演示板设计用于ST25TA02KB-P器件。带有数据通用输出 (GPO) 的ST25TA02KB-P NFC/RFID标签IC支持面向NFC Forum Type 4的NDEF标签应用。
CLOUD-ST25TA02KB使用ISO/IEC 14443 Type A协议进行通信，并完全由射频场供电。使用GPO输出时需要外部参考电压，以将GPO信号的高电平电压设置为直接与MCU或主机的I/O电压兼容，而无需任何电平转换器。
GPO信号置位时为高电平有效，可用作上升沿中断。可以通过射频接口配置GPO信号以用于各种用途，包括指示现场检测（默认情况下）以唤醒MCU，或者托管Bluetooth®或Wi-Fi®芯片组。
特性
- 即用型印刷电路板，包括：
- 采用UFDFPN5 ECOPACK®2封装的ST25TA02KB-P NFC/RFID标签
- 19mm2单层电感天线，蚀刻在PCB上
- 非接触式接口
- TruST25™数字签名
- NFC Forum Type 4标签
- ISO/IEC 14443 Type A
- 106kbps数据速率
- 内部50pF调谐电容，支持设计小型电感天线
- 内存
- 256字节（2Kbit）EEPROM，支持NDEF数据
- 数据保留200年
- 100万次擦写周期耐久性
- 128位密码数据保护
- 20位事件计数器，用于读取或写入访问，具有防撕裂特性
- 数字焊盘
- 指示可配置通用输出 (GPO) ，例如射频场检测

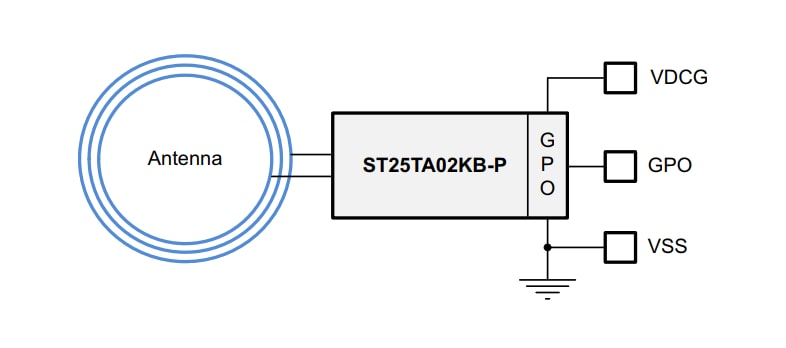

框图
