STMicroelectronics ECMF2-40A100M6Y汽车共模滤波器
STMicroelectronics ECMF2-40A100M6Y汽车共模滤波器可有效抑制高速数据线路上的EMI/RFI共模噪声，包括MIPI APHY、FPD-link III、GMSL、APIX、USB2.0、USB3.2、USB4、HDMI2.0和HDMI2.1。该器件设计用于替代传统的分立式共模扼流圈或LTCC,在连接器侧集成强大的ESD保护功能，符合ISO 10605标准，因此非常适用于增强信号完整性。借助此二合一组合，STMicroelectronics ECMF2-40A100M6Y与具有外部ESD保护功能的分立式滤波器相比，具有出色的射频性能。
ECMF2-40A100M6Y采用带可湿性侧翼的QFN-6L（DFN1414）封装，可确保与自动目视检查（AOI）系统兼容。该元件非常适用于寻求通过节省空间的可靠解决方案提高产品EMI/RFI抑制能力的设计人员。
特性
- 符合 AEC-Q101
- 12.5GHz差分带宽，符合MIPI、FPD-link、GMSL、APIX、HDMI 2.0、HDMI 2.1、USB3.2 Gen1/Gen2和USB4标准
- LTE、BLE、Wi-Fi和V2x频率下共模衰减
- -15 dB 下 2.4 GHz
- -15 dB @ 5.9GHZ
- 低漏电流（VRM（IR < 70nA）
- 带可湿性侧翼，用于自动光学检测
- PCB空间占用低：1.89mm2
- ECOPACK2 RoHS指令兼容元件
- 符合ISO 10605 – C = 150pF，R = 330Ω
- ±9kV（接触放电）
- ±20 kV (空气放电)
- 符合以下标准：
- UL 94 V-0
- J-STD-020 MSL 1级
- IPC7531占位面积和在JEDEC注册的封装
- QFN-6L 1.4mmx1.35mm封装（DFN1414）
- 工作结温范围：-55 °C至+150 °C
应用
- 车载高速网络（SerDes、MIPI、LVDS）
- 高级辅助驾驶系统（ADAS）、相机和雷达
- 车载信息娱乐（IVI）
- 数字集群

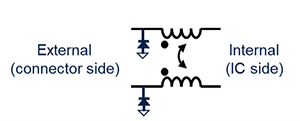

功能原理图
