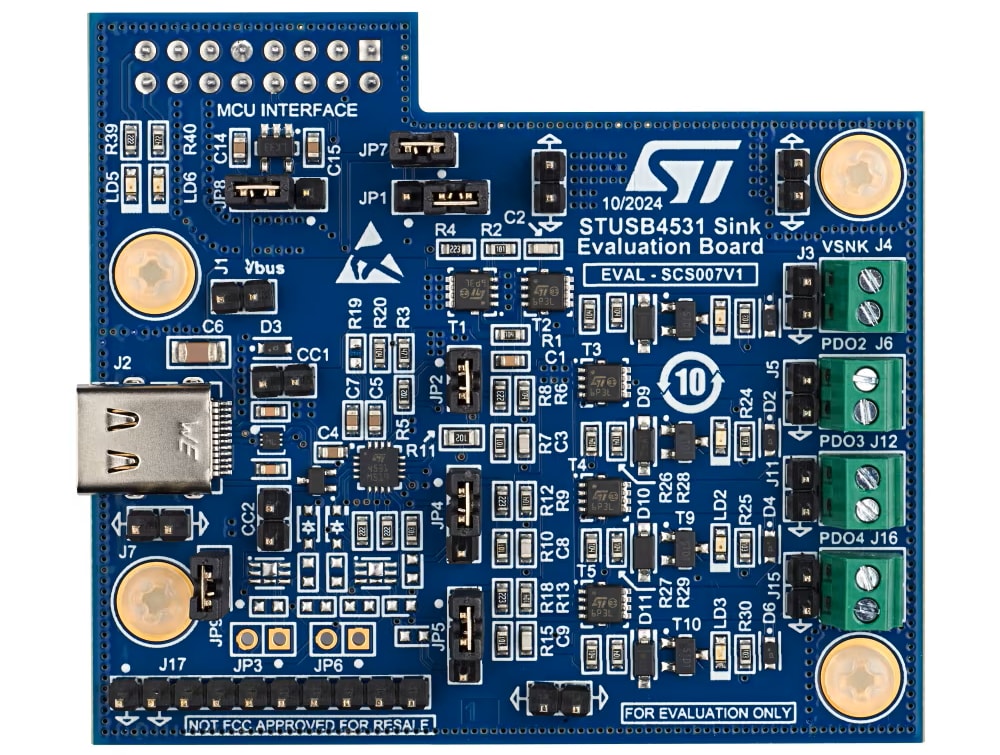

STMicroelectronics EVAL-SCS007V1 评估板
STMicroelectronics EVAL-SCS007V1评估板是基于STUSB4531的即用型USB PD接收器。该器件管理与源的USB PD协商，以促进一条或多条充电路径。多个LED报告四个所提供输出的每个端口的电源可用性。
STMicro STUSB4531 USB PD接收器端口预配置了三个固定PDO（5V、9V、15V）和一个可变PDO（9V到20V），以满足广泛的应用需求（PDP = 30 W）。PDO可以通过相关的图形用户界面 (GUI) 轻松自定义PDO。
特性
- USB供电接收器端口（高达100W）
- STUSB4531 USB PD控制器，已通过以下认证：
- USB Type-C®（2.4修订版）
- USB PD（3.2修订版）
- TID：13956
- LED状态指示灯
- 电池乏电支持
- 可定制启动配置文件
- 多个输出路径
- 兼容USB 2.0
- 物料清单成本低，占位面积小
应用
- USB micro-B和直流桶式插头替代方案
- VBUS供电、电池供电及外部供电应用
- 机顶盒、摄像机、相机、游戏机、显示器和电视机
- 物联网 (IoT)、无人机、打印机和3D打印机
- 计算机配件和数据集线器
- 配件和电池供电设备
- LED照明和工业
- 医疗保健和手持设备
- 任何Type-C/PD接收器器件
相关控制器
STMicroelectronics STUSB4531独立式SINK USB PD控制器
该设备无需软件支持即可与电源协商供电合约。
参考设计
STMicroelectronics EVAL-SCS006V1 参考设计
设计用于从定制电源插头或直流桶式插头快速迁移至USB Type-C®连接器。
概述
发布日期: 2026-01-09
| 更新日期: 2026-01-15
