STMicroelectronics EVLSRK1000-TO演示板

STMicroelectronics EVLSRK1000-TO演示板设计用于评估SRK1000同步整流控制器。SRK1000自适应控制器可实施专用于反激式转换器中的二次侧同步整流的控制方案，并提供用于驱动N沟道功率MOSFET的高电流栅极驱动输出。

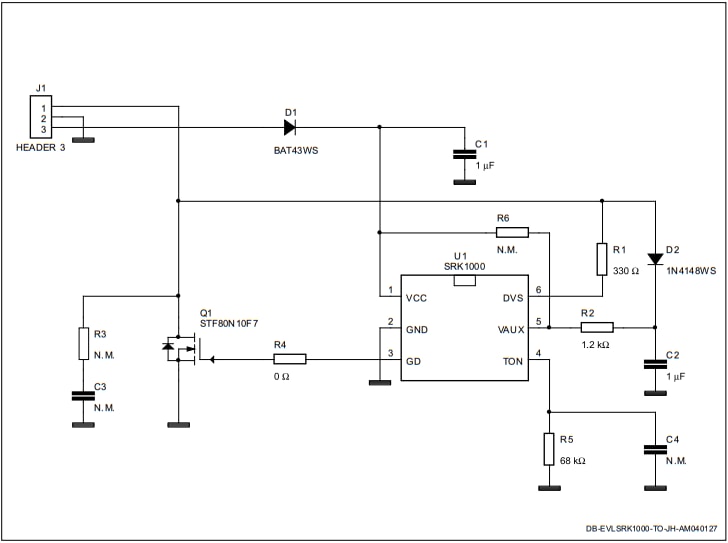

EVLSRK1000-TO可用于准谐振应用和固定频率 (FF) 混合DCM-CCM应用。该板提供适合QR应用的设置。通过在C4中添加一个100pF电容，该器件可用于FF应用。TON引脚上设有一个68kΩ电阻 (R5)，用于在导通后将消隐固定为约0.8μs。EVLSRK1000-TO包括SR MOSFET STF80N10F7（TO220FP封装），可轻松实施到现有转换器中以替代整流二极管。
