STMicroelectronics L99MH98汽车用八通道半桥前置驱动器
STMicroelectronics L99MH98汽车用八通道半桥前置驱动器可控制多达16个N沟道MOSFET，用于直流电机控制应用，例如汽车电动座椅控制。STMicroelectronics L99MH98采用VFQFPN48L封装，带裸露焊盘。该封装还具有可湿性侧翼，便于目测检查焊点。24位串行外设接口 (SPI) 配置和控制八个半桥或四个半桥。SPI状态寄存器提供高级诊断信息，例如电源电压监控、电荷泵电压监控、温度警告和过热关断。每个栅极驱动器均独立监控外部MOSFET漏源电压的故障情况。
STMicroelectronics L99MH98支持外部MOSFET上的间接电流测量，从而节省成本和降低系统复杂性，避免使用分流电阻器。对外部MOSFET进行更高效的栅极电流控制（称为"三级栅极电流“)，可降低和优化电磁干扰 (EMI)。保护特性（用于短路检测的漏源监控、过热警告/关断、用于MCU控制的超时看门狗以及通过SPI实现的详细断态诊断）确保ASIL-B符合ISO 26262标准。
特性
- 符合 AEC-Q100
- 符合ISO26262标准，涵盖ASIL-B安全完整性等级
- 八通道半桥或四通道半桥预驱动器
- 独立通道驱动器，高达8个高侧或8个低侧
- 驱动逻辑允许任何半桥配置－使用内部栅极驱动器对不同半桥进行配对（GHx/SHx/GLx可与任何GHy/BLY/GLy连接）
- 支持逻辑电平和标准电平MOSFET
- 反向电池保护MOSFET的控制
- 发生故障时完全可配置的半桥驱动器
- 用于电动行李箱/后挡板应用的发生器模式
- 支持外部MOSFET的间接电流测量
- SPI可配置过压阈值
- 自适应MOSFET栅极控制
- 外部HS/LS三步栅极控制
- 提高了电磁辐射
- 可编程栅极电流高达120mA
- 降低PWM模式下的开关损耗
- VDS 监控
- 复位模式下低IQ (1.05μA)
- 高侧和低侧能够提供保护和诊断
- 4个外部二极管控制，用于协助校准间接电流测量，可用于稳定温度监控
- 漏源监控，用于短路检测
- 过热警告和关断
- 超时看门狗，用于MCU控制
- 通过SPI进行详细的断态诊断（开路负载、电池短路或接地短路）
- 3个PWM输入
- 支持高侧和低侧PWM
- 主动续流
- 高达50kHz PWM频率
- 框架外串行外设接口 (SPI)，24位
- QFN封装，带可湿性侧翼，7mm x 7mm x 0.9mm
- 工作温度范围：-40 °C至+150 °C
- 符合RoHS指令 - 绿色产品
应用
- 座椅控制
- 转向柱和气体踏板调整
- 天窗、滑动门、车窗升降器、安全带预紧器、货物盖和垫圈泵
- 发动机振动补偿系统
- 电动升降门
- 中央门锁

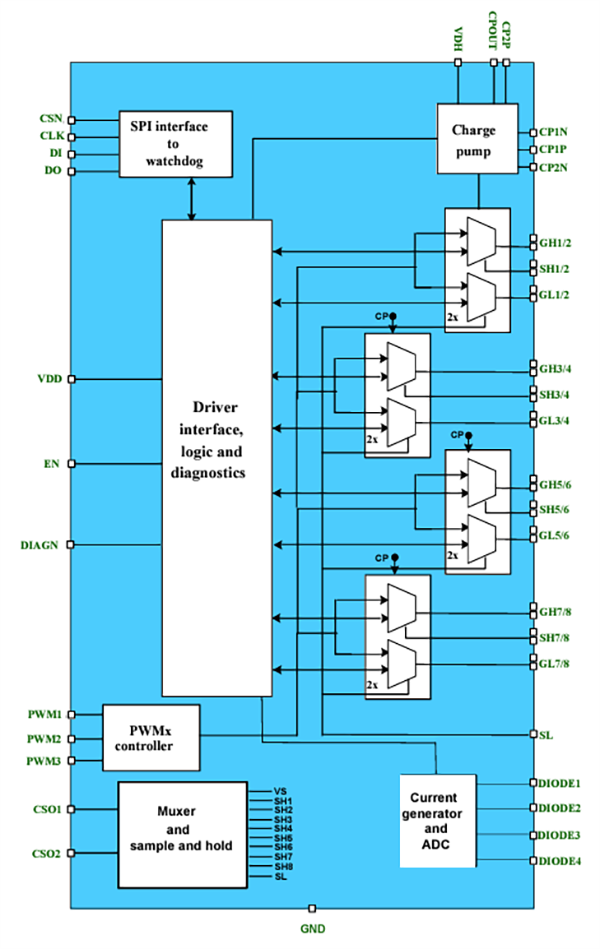

框图
