STMicroelectronics MIS2DU12超低功耗加速计
STMicroelectronics MIS2DU12超低功耗加速计是一款高性能线性三轴加速计，具有先进的数字能力。MEMS和ASIC组件经过专门设计，可提供卓越的超低功耗架构，其中抗混叠滤波器以低功率运行。STMicroelectronics的 MIS2DU12提供用户可选的满量程范围±2g、±4g、±8g和±16g，并支持从1.6Hz到800Hz输出数据传输速率以进行精确的加速度测量。
为了优化系统效率，MIS2DU12集成了128级FIFO缓冲器，从而可实现广泛的数据存储并降低整体功耗。此外，内置的自检功能使用户能够在最终应用中验证传感器的性能。该器件包括一个专用的内部运动和加速度处理引擎，支持自由落体检测、唤醒、单/双击识别、活动/非活动监控以及6D/4D方向检测等功能。
特性
- 电源电压范围为1.62V至3.6V，具有独立的I/O电源
- 超低功耗
- 在带抗混叠滤波器的正常模式下，典型值为6.1µA
- 在超低功耗模式下，典型值为0.47µA
- 在单次模式下，典型值为0.2µA
- 在关机模式下，典型值为0.02µA
- 在±8g满量程下，低噪声低至181µg/√Hz（典型值）
- ±2g、±4g、±8g和±16g满量程
- 1.6Hz至800Hz的ODR
- 嵌入式FIFO - 高分辨率下最多可存储512个加速计和温度数据样本，或在低分辨率下最多可存储768个加速度数据样本
- 内置温度传感器
- 高速I2C/SPI/MIPI I3C®数字输出接口
- 嵌入式数字功能（自由落体、唤醒、单/双击识别、活动/非活动状态以及6D/4D方向）
- 自检功能
- 小型2.0mmx2.0mmx0.74mm（最大值），12引脚LGA封装
- 高冲击耐受性：10 Kg
- 符合ECOPACK和RoHS指令
应用
- 用于医疗FDA III级应用（非生命维持元器件的活动监测和姿势检测
- 患者监测和人倒地检测
- 运动激活功能
- 电子计步器
规范
- 线性加速度交叉轴灵敏度为±2.5%
- 线性加速度输出数据速率为±3%
- 灵敏度容差为±9%
- 正常模式下最大噪声密度为436μg/√Hz
- 零重力电平偏移精度为±160mg
- 典型零重力偏移变化与温度关系为±1mg/°C
- 典型灵敏度变化与温度相比为±0.035%/°C
- 自检正向差值
- X轴和Y轴为50mg到700mg
- Z轴为200mg至1200mg
- 电源电压范围为1.62V至3.6V
- 带抗混叠滤波器的正常模式下，供电电流范围为5.2µA至9.2µA
- 超低功耗模式下的典型供电电流为0.47µA
- 掉电模式下最大电源电流为100nA
- 最大数字低电平输出电压为0.2V
- 温度传感器
- 温度偏移为±15°C
- 典型温度传感器输出变化与温度的关系为0.045°C/LSB
- SPI 接口
- 时钟最小周期为100ns
- 最大时钟频率：10 MHz
- CS最小设置时间为6ns
- CS最小保持时间为40ns
- SDI输入设置时间最小为12ns
- SDI输入保持时间最少为15ns
- SDO有效输出和输出禁用时间最长为50ns
- 最小SDO输出保持时间为9ns
- I2C接口
- SCL时钟频率范围为0kHz至400kHz（快速模式）或1000kHz（快速+模式）
- 最小SCL时钟低电平时间为0.5µs（快速+模式）或1.3µs（快速模式）
- 最小SCL时钟高电平持续时间为0.26µs（快速+模式）或0.6µs（快速模式），START/REPEATED START条件保持时间、REPEATED START条件建立时间和STOP条件建立时间也为0.6µs
- SDA建立时间至少为50ns（快速+模式）或100ns（快速模式）
- （快速模式）最大SDA数据保持时间为0.9µs
- STOP和START条件之间总线空闲时间至少为0.5µs（快速+模式）或1.3µs（快速模式）
- 数据有效时间和数据有效确认时间最长为0.45µs（快速+模式）或0.9µs（快速模式）
- 每条总线的最大电容负载为400pF（快速模式）或550pF（快速+模式）
- 最大加速度（任意轴，未通电）
- 3000 g (0.5 ms)
- 10 Kg (0.2 ms)
- 最大人体模型（HBM）ESD保护为2kV
- 工作温度范围：-40 °C至+85 °C

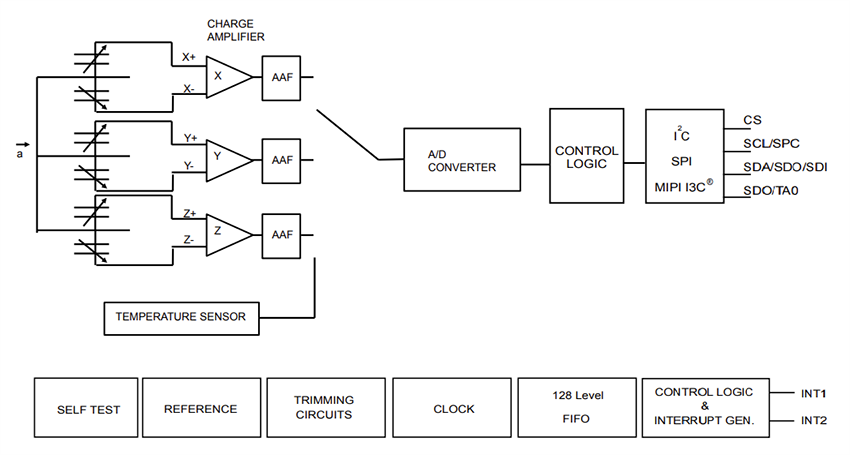

方框图
电气连接（顶部视图）
