STMicroelectronics STEVAL-HILE1G4K1 评估套件

STMicroelectronics的STEVAL-HILE1G4K1评估套件包含一块基于Stellar E1 MCU的仿真板和一块装有STM32G474RE的控制板。STEVAL-HILE1G4K1设计用于数字电源转换器的安全的、低电压的模拟。该套件通过模拟虚拟电源电路的办法方便了控制算法的验证。在这个虚拟的电源电路中，真实的控制器工作在正常和故障两种状态下，从而消除了对电源物理硬件的风险。

该HIL板模拟整个电源转换系统，包括AC和DC电源、转换器功率级和负载。该板支持多种转换器类型，包括三相PFC转换器和隔离式DC-DC转换器。它包括Vienna整流器、3级T型转换器、3相2级 (B6) 转换器以及双有源桥 (DAB) 转换器等电路拓扑。

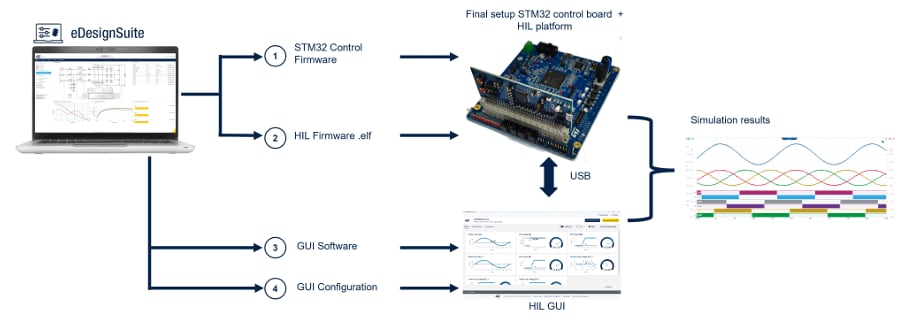

专用的软件GUI对关键参数和信号提供直观、实时的可视化和分析，从而帮助用户监控系统性能、发现异常并有效地微调控制算法。此界面照管可定制的仪表板、信号记录和交互式控件，让整个开发过程都能进行全面的调试和验证。STMicroelectronics STEVAL-HILE1G4K1评估套件通过促进在无风险环境中对电源转换器控制策略的早期测试与调试，大大减少了开发时间和成本。
