STMicroelectronics STEVAL-L9800 评估板
STMicroelectronics STEVAL-L9800评估板 是一个开发平台，设计用于评估 L9800八通道低侧驱动器——一款为汽车和工业负载控制量身定制的稳健型IC。该STMicroelectronics板具有八个独立的低侧通道，支持驱动阻性、感性和容性负载，如继电器、螺线管和灯。该板集成了关键的诊断和保护特性，包括过流、过热和开路负载检测，因此非常适合用于 车身控制模块 (BCM)、 照明系统以及 继电器或执行器控制等应用。STEVAL-L9800拥有SPI接口和故障反馈功能，可用来高效率地开发 用在复杂的汽车和工业环境中的 智能容错的负载管理系统。
特性
- 3 V 到 28 V 工作输入电压
- 八个高达0.5A能力的LS驱动器
- 空闲模式降低电流消耗
- 可实现菊花链配置
- 两个并行输入引脚，具有输入映射功能
- SPI通信接口用于控制和诊断
- 参考设计优化了物料清单
- L9800采用QFN24封装
- 4层PCB (70mm x 55mm)
应用
- 汽车
- BCM
- 外部和内部照明系统
- 继电器和执行器控制
- 工业自动化系统
- 智能保险丝和负载管理系统
必要设备
- 3V至28V电流能力上至8A的电源
- 负载 - 12V/0.5A的LED、继电器、螺线管、灯
- 示波器和/或万用表
原理图

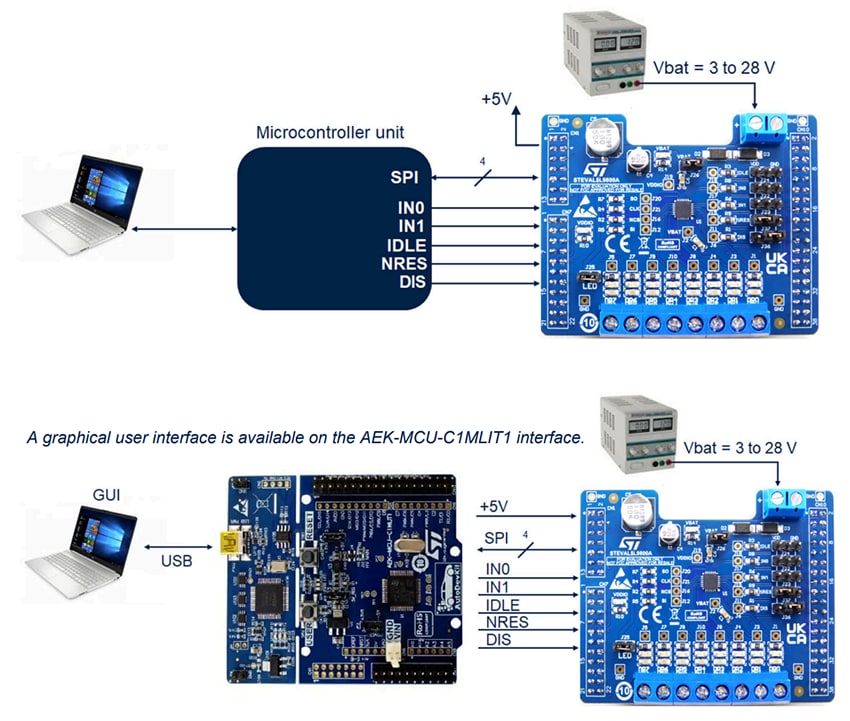

连接任意微控制器板
相关驱动器
STMicroelectronics L9800 8通道LS驱动器
8通道LS驱动器设计用于汽车应用（LED和继电器）。
完成您的设计
STMicroelectronics 标准产品
各种可直接替换器件，适用于通用模拟IC、分立元件和串行EEPROM。
