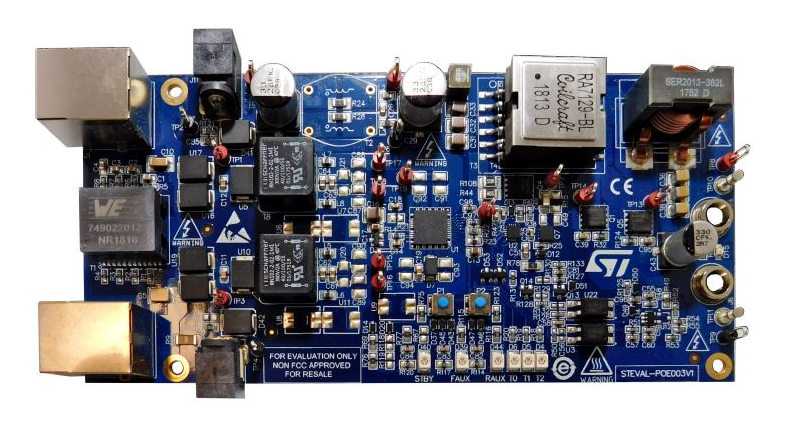

STMicroelectronics STEVAL-POE003V1评估板

STMicroelectronics STEVAL-POE003V1评估板设计用于评估PM8804/5。PM8804/5是一款采用系统级封装的IEEE 802.3bt PoE-PD接口，适用于智能电源。该PoE接口基于PM8805 PoE-PD接口以及基于PM8804控制器的直流-直流正向有源钳位转换器。STEVAL-POE003V1可在宽负载范围内实现高效转换。

特性

PM8805特性
- 系统级封装，集成双有源电桥、热插拔MOSFET和PoE-PD接口
- PoE-PD单签名接口，符合IEEE 802.3bt标准
- 检测和支持大功率、4对应用
- 100V N通道MOSFET，每个有源电桥均具有0.2Ω的总路径电阻
- 识别与之连接的PSE（标准或传统）类型，并提供成功的IEEE802.3 af/at/bt分类指示作为T0、T1和T2信号（漏极开路）的组合
- VFQFPN43 8mm x 8mm，带6个裸露焊盘
符合WEEE标准
符合RoHS指令

PM8804的特性
- PWM峰值电流模式控制器
- 输入工作电压高达75V
- 内部高压启动稳压器，具有20mA能力
- 可编程固定频率高达1MHz
- 时间可设定的软启动
- 软关断（可选择禁用）
- 双1Apk低侧互补栅极驱动器
- 可选择关断GATE2以降低功耗
- 80%的最大占空比，带内部斜率补偿
- VFQFPN 3.0x3.0x1.0 16L 0.5mm间距
