STMicroelectronics STG5592四通道SPDT开关

STMicroelectronics STG5592四通道SPDT开关是一款高速CMOS低压四通道模拟单刀双掷（SPDT）开关或2:1多路复用/解复用开关，采用硅栅CMOS技术设计。该器件的设计工作电压范围为1.65V至5.5V，非常适合用于便携式应用。该电路提供nSEL输入，用于控制开关。当nSEL输入为高电平时，开关S1导通（连接至公共端口Dn）；当SEL为低电平时，S1关断（两个端口之间处于高阻抗状态）。当nSEL输入为低电平时，开关S2导通（连接至公共端口D）；当nSEL为高电平时，S2关断（两个端口之间处于高阻抗状态）。

STMicroelectronics STG5592四通道SPDT开关还具有快开关速度、先断后合延迟时间和超低功耗等特性。所有输入和输出均配有防静电保护电路，具备ESD抑制能力。

特性

  • 宽工作电压范围VCC (opr)=1.65V至5.5V（单电源）
  • 低导通电阻Ron(peak) =2.75Ω（TA=25°C、 VCC =5V时）
  • 低功耗：
    • ICC =0.1µA（TA=25°C时）
    • ICC =25µA（TA=125°C时）
  • 1.8 V 逻辑兼容
  • 故障安全逻辑
  • 所有通道的典型带宽（-3dB）为500MHz
  • -40 °C 到 +125 °C 工作温度
  • 符合USB 2.0高速（480Mbps）信号切换标准

应用

  • 健身和健康
    • 活动监测器、步态传感器与计步器、睡眠传感器、心率监测器
    • 情绪测量
    • 智能服装、智能手表、平视显示器
  • 信息娱乐
    • 耳机
    • 智能眼镜、智能手表
  • 保健和医疗
    • 血压监测仪、ECG监测仪、连续血糖监测
    • 胰岛素泵、药物输送产品
  • 工业
    • 手戴式终端、抬头显示器、智能服装、可穿戴检测设备

其他资源

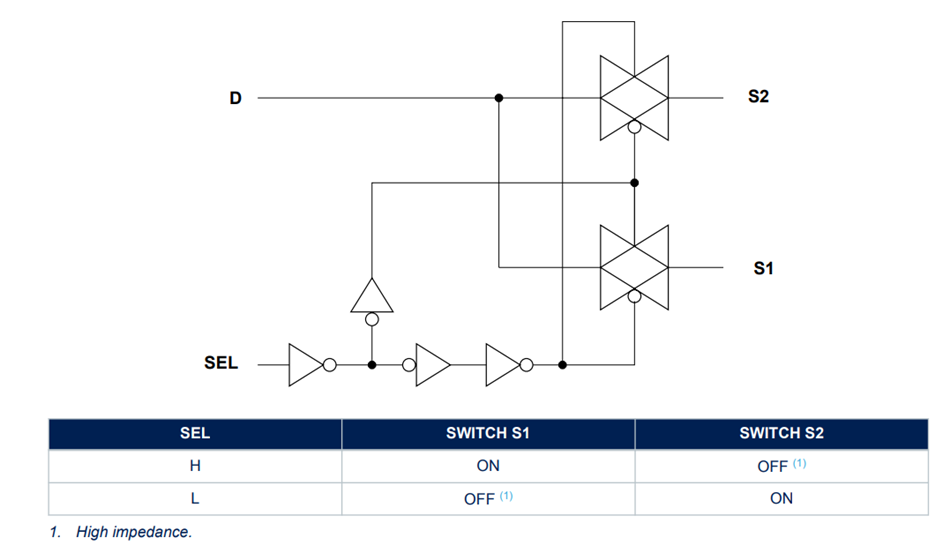

输入电路

位置电路 - STMicroelectronics STG5592四通道SPDT开关

包装外形

机械图纸 - STMicroelectronics STG5592四通道SPDT开关
