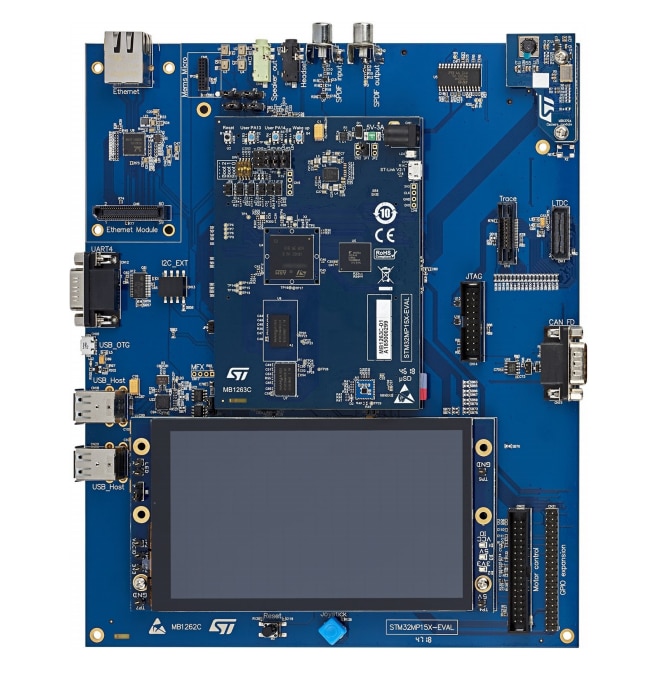

STMicroelectronics STM32MP157F-EV1评估板
STMicroelectronics STM32MP157F-EV1评估板设计用于演示STM32MP1系列中频率增加、基于800MHz Arm®的双核Cortex®‑A7 32位和Cortex‑M4 32位MPU。通过STM32MP157F-EV1板，用户可以使用主处理器用STM32 MPU OpenSTLinux分布软件和协处理器用STM32CubeMP1软件开发应用程序。
STM STM32MP157F-EV1评估板包含一个ST-LINK嵌入式调试工具，LED、按钮、一个操纵杆，1Gbps以太网、CAN FD、一个USB OTG Micro-AB连接器、四个USB主机Type-A连接器、带触摸面板的LCD、相机、带模拟麦克风输入的立体声耳机插孔、四个数字麦克风、一个SPDIF Rx/Tx、智能卡、microSD™卡和eMMC、NOR和NAND闪存。
TM32MP157F-EV1评估板通过两个GPIO扩展连接器扩展功能，用于电机控制和Raspberry Pi®扩展板。
特性
- STM32MP157基于Arm®的双核Cortex®‑A7 800MHz 32位 + Cortex®-M4 32位MPU，采用LFBGA448封装
- ST PMIC STPMIC1
- 2 × 4Gb DDR3L、16位、533MHz
- 2 × 512Mb四路SPI闪存
- 32GB eMMC v5.0
- 8Gb SLC NAND, 8位, 8位ECC, 4KB PS
- 1GB以太网 (RGMII)，符合IEEE-802.3ab
- USB主机4端口集线器
- USB OTG HS
- CAN FD
- 5.5” TFT 720x1280 像素，LED背光、MIPI DSISM接口和电容式触摸面板
- SAI音频编解码器
- 5百万像素8位相机
- 4 × ST-MEMS数字麦克风
- 智能卡
- microSD™卡
- 2个用户LED
- 2个用户和重置按钮，1个唤醒按钮
- 带有选择按钮的4向操纵杆
- 5V/4A电源
- 板连接器：
- 以太网RJ45
- 4个USB主机Type-A
- USB OTG Micro-AB
- SPDIF RCA输入和输出
- CAN FD
- 立体声耳机插孔，包括模拟麦克风输入
- 音频插孔，用于外部扬声器
- 电机控制
- 外部I2C
- LTDC
- Trace、JTAG、RS-232
- GPIO扩展连接器（Raspberry Pi®蔽功能）
- MEMS麦克风子板扩展连接器
- 虚拟COM端口和调试端口板载ST-LINK/V2-1调试器/编程器，带USB重新枚举功能
- STM32CubeMP1和全主流开源Linux® STM32 MPU OpenSTLinux分布（例如STM32MP1Starter) 软件和示例
- 支持各种集成开发环境 (IDE)，包括IAR Embedded Workbench®、MDK-ARM和STM32CubeIDE
应用
- Embedded Linux development
- Human-Machine Interface (HMI) systems
- IoT gateways and edge computing
- Industrial automation
- Multimedia
- Medical devices
- Consumer electronics
- Secure applications
- Education and research
- Proof-of-concept and prototyping
- Artificial Intelligence (AI)
- Machine Learning (ML)
- Home and building automation
