STMicroelectronics TSC199低侧/高侧双向放大器
STMicroelectronics TSC199低侧/高侧双向放大器设计用于通过分流电阻器检测电流，支持-0.3V至+26V的宽电压范围。TSC199有三种不同版本可供选择，每个版本具有不同增益：50V/V、100V/V和200V/V。
STMicroelectronics TSC199放大器采用专用的零漂移架构设计，可实现高精度运行。该器件可检测满量程低至10mV的极低压差，因而可减少测量误差。TSC199可用于各种操作场景，如精密电流测量、过流保护、电流监控和反馈环路。
TSC199可在2.7V至26V的宽电压范围及-40°C至125°C的工业温度范围内稳定运行。
特性
- 宽共模电压范围：-0.3V至26V
- 失调电压：±150µV（最大值）
- 增益误差：1.5%（最大值）
- 失调漂移：0.5µV/°C（最大值）
- 最大100 µA的静态电流
- 提供不同增益选项
- TSC199A1：50V/V
- TSC199A2 100V/V
- TSC199A3 200V/V
- SC70-6和QFN10L（1.8mmx1.4mm）
应用
- 笔记本电脑
- 电信设备
- 工业应用
- 电源管理
- 电池充电器

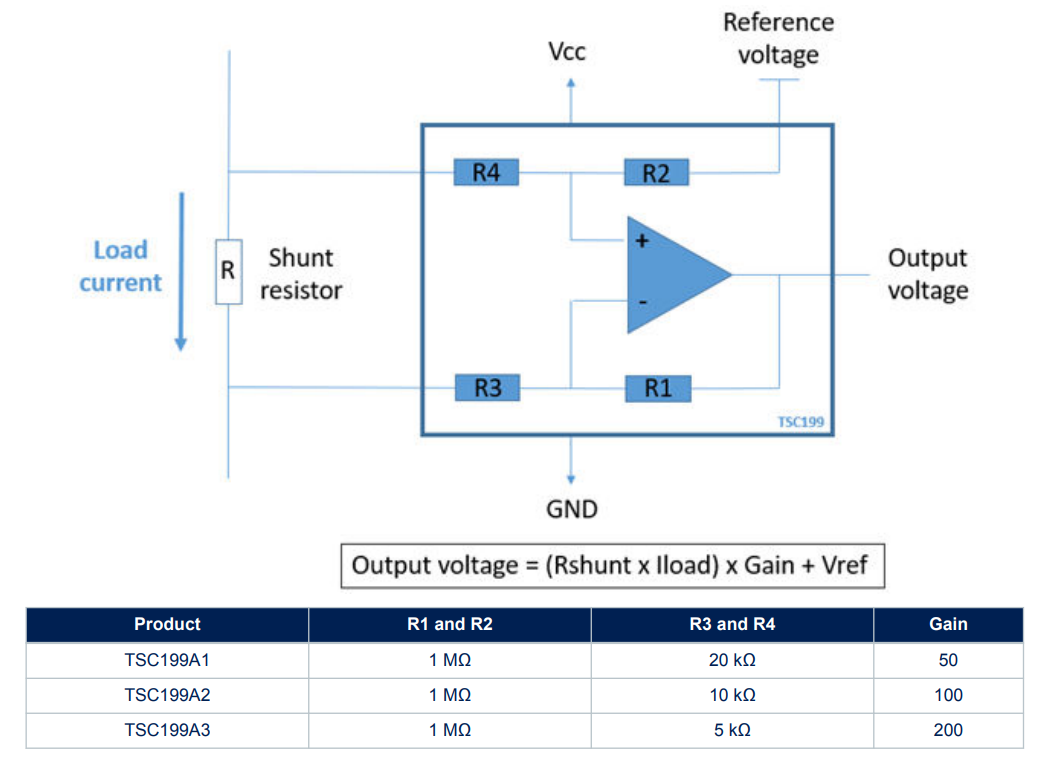

框图
