STMicroelectronics TSX582双通道运算放大器
STMicroelectronics TSX582双通道运算放大器具有高电压和高电流能力，内置过热和电流过载保护功能。该单位增益稳定型双通道运算放大器具有增强的ESD和射频抗噪性。
STMicroelectronics TSX582放大器的每通道输出高达200mA，可驱动低阻电感性负载，如角度解析器、线出电缆和压电致动器。TSX582的两个高电流输出放大器可直接驱动负载，采用桥接模式或并联连接，将输出灌/拉电流增加一倍。
TSX582采用带裸露焊盘的PowerSO-8封装，工作温度范围为-40°C至+125°C，符合汽车应用标准。
特性
- 5 V至16 V电源电压
- 高输出电流：200 mA
- 轨到轨输出、低轨输入
- 增益带宽积：3MHz
- 高压摆率：2V/μs
- 内部热关断和输出电流限制器
- 增强型射频噪声抑制
- 高ESD耐受性：4kV HBM
- 扩展温度范围：-40 °C至+125 °C
- 汽车级
- 低噪声：45nV/√Hz（1kHz时）
- ICC =2.3mA（典型值）
- 单位增益稳定
- 低失调：最高2.4 mV（25°C时）/最高3mV（全温度范围）
- 低输入偏置电流
应用
- 伺服驱动器
- 阀门驱动器
- 直流电源、交流电源
- 便携式仪器仪表
- 线路驱动器
- 电机控制
- 角度解析器
- LED驱动器
- 工业过程控制
引脚配置

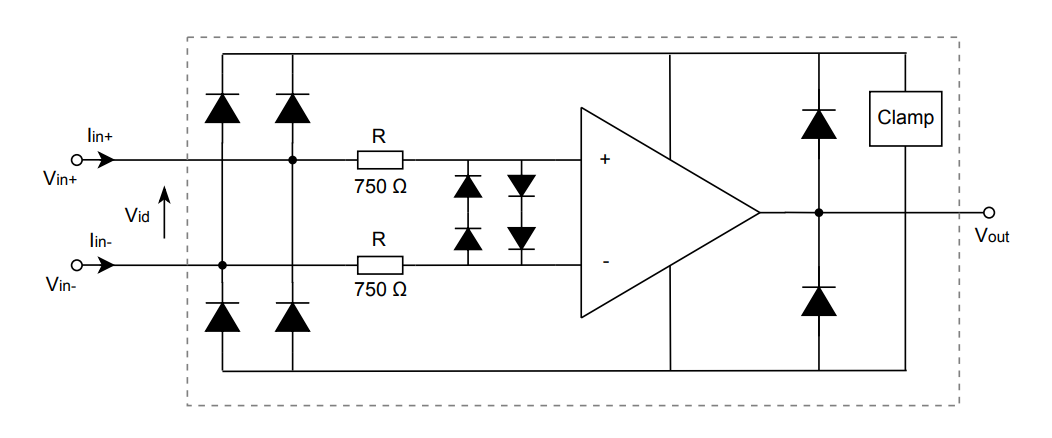

等效内部ESD和输入保护电路
