STMicroelectronics X-NUCLEO-DO4xA1数字输出扩展板
STMicroelectronics X-NUCLEO-DO4xA1数字输出扩展板设计用于STM32 Nucleo。STMicroelectronics X-NUCLEO-DO4xA1扩展板提供了强大而灵活的环境，用于评估IPS4140HQ的驱动/诊断功能，IPS4140HQ是四通道高侧智能电源固态继电器，连接到≤0.6A工业负载的数字输出模块中。X-NUCLEO-DO4xA1扩展板设有两个应用侧（逻辑侧和工艺侧），由STISO621数字隔离器具有的2.8kVRMS 电流隔离进行电气分离。逻辑侧是MCU运行的应用侧，由VISO_L轨供电（3.3V或5.0V，根据SW1的设置）。板载Arduino UNO R3连接器可连接NUCLEO-F401RE或NUCLEO-G431RB开发板。该板还可以评估由X-NUCLEO-DO40A1扩展板和其他与逻辑信号分配兼容的扩展板堆叠而成的系统。
特性
- 基于 IPS4140HQ 或 IPS4140HQ-1 四通道高侧开关（取决于型号）
- 工作电压范围：10.5 V至36 V
- 每通道工作电流选项：≤0.6A或≤1A（取决于型号）
- 3.3V和5V兼容I/O
- 低功耗[250μA待机电流，80mΩ RON(TYP)]
- 可驱动电阻、电容和电感负载（快速去磁）
- 带迟滞的欠压关断
- 每通道开漏热故障诊断引脚
- 每通道过载、短路和热结保护
- 热外壳保护
- 热外壳复位时不同时重启通道
- GND失效保护
- 设计符合IEC61131-2、IEC 61000-4-2（高达±25kV）、IEC61000-4-4和IEC61000-4-5标准
- QFN48L 8 mm x 6 mm封装
- 设计用于搭配 NUCLEO-F401RE 或 NUCLEOG431RB 和STM32 Nucleo开发板使用
- 工艺侧工作范围：11V或36V
- STPS1H100A 工艺侧反向极性保护（J1开路）
- SMC30J30CA 电源轨浪涌脉冲保护（J2关闭）
- 板载高效率24V至3.3V LDO (LDO40LPU33)
- 绿色LED，用于开/关状态（J4关闭1-2、3-4、5-6、7-8）
- 红色LED，用于热故障（D7、D8、D9、D10）可视化
- 通过 STISO621 数字隔离器实现逻辑侧和工艺侧之间的电流隔离
- 逻辑侧工作电压：3.3V（SW1关闭1-2）或5V（SW1关闭2-3）
- 逻辑侧配备Arduino UNO R3连接器
- 驱动输出通道的数字信号[默认= CN5 (1,2)、CN9 (7,8)]
- 用于热诊断的数字信号[默认= CN5 (9,10) 和CN8 (5,6)]
- 通过SW2、SW3、SW4和SW5轻松重新配置数字信号
- 兼容STM32 Nucleo开发板
- 符合RoHS指令和中国RoHS指令
- 通过CE认证
应用
- 工业自动化
- 工厂和楼宇自动化
- 家居自动化
- 物联网(IoT)的网关解决方案
- 能量管理
- 汽车和运输系统
- 测试与测量设备

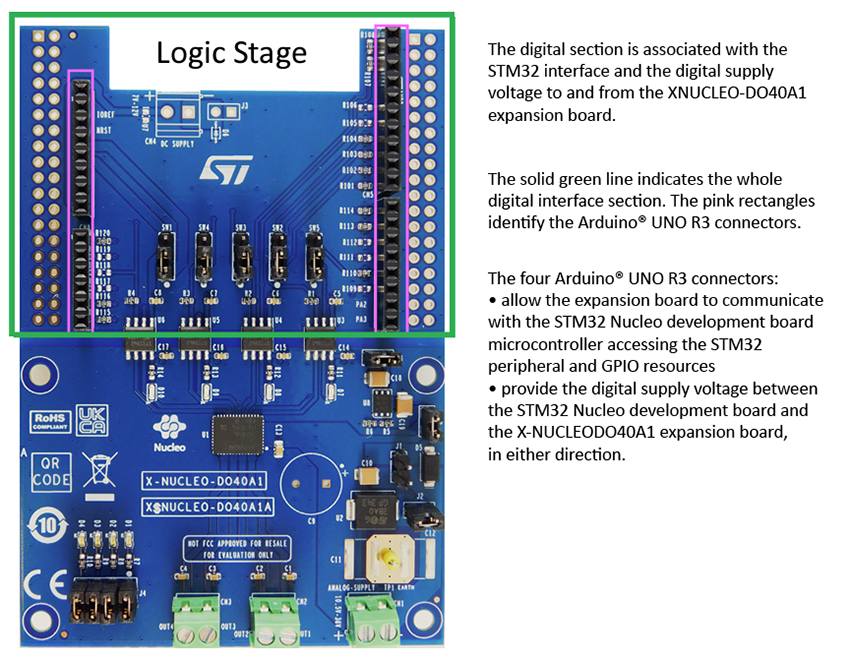

数字部分

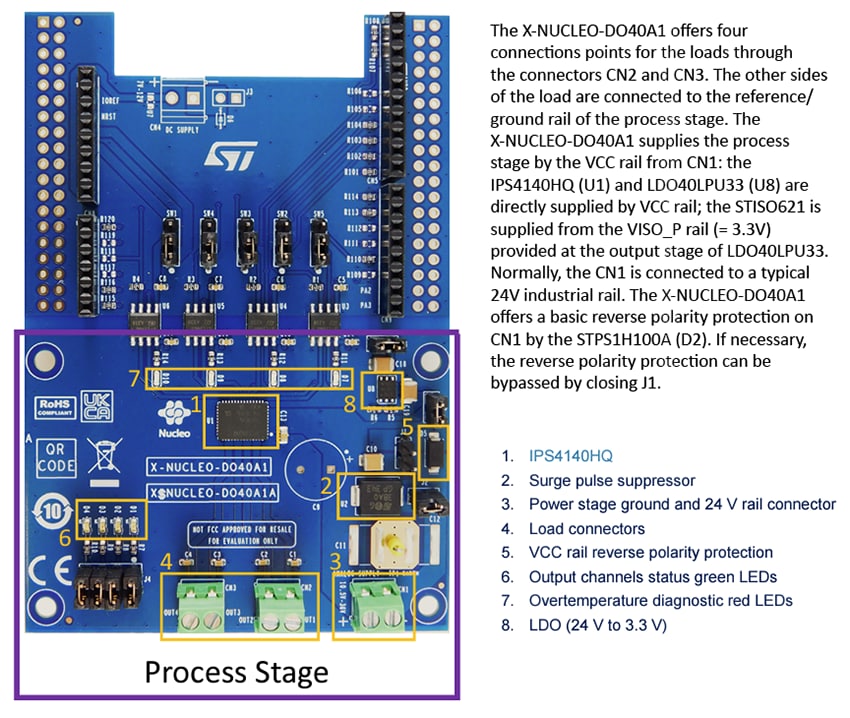

电源部分
板载
STMicroelectronics IPS4140HQ四通道高侧固态继电器
这些器件是单片4通道驱动器，具有非常低的RDS(on) 和每个通道的诊断功能。
STMicroelectronics SMC30J瞬态电压抑制二极管
保护敏感设备免受3000W 10/1000μs以下的静电放电和浪涌的影响。
STMicroelectronics LDO40L低压差稳压器
400mA、38V LDO，静态电流低至45uA，非常适合用于汽车应用。
STMicroelectronics STISO621双通道数字隔离器
数据速率高达100Mbps，基于ST厚氧化物电流隔离技术。
开发工具
STMicroelectronics NUCLEO-F401RE Nucleo开发板
开发板设计用于评估STM32F401RET6 ARM微控制器。
STMicroelectronics NUCLEO-G431RB STM32G4 Nucleo-64板
为通过STM32G4 MCU尝试新理念并创建原型的用户提供了经济划算且灵活的方式。
