STMicroelectronics L9958 H-Bridge DC-Motor Drivers

查看产品清单

STMicroelectronics L9958 H 桥直流电机驱动器

STMicroelectronics L9958 H 桥直流电机驱动器是 SPI 控制的器件，被设计用于安全关键型应用和极端环境条件下的直流和步进电机的控制。STMicroelectronics L9958 H 桥直流电机驱动器可针对过热和短路情况提供保护。并且，它们对所有电源电压 VS 和VDD 对 VDD。所有不正常运行均使输出级进入三态。L9958 具有可通过 SPI 编程的电流调节峰值阈值，典型值高达 8.6A。这些 STMicroelectronics 电机驱动器的电池工作电源电压是从 4.0V 到 28V，而 VDD 的工作电源电压是从 4.5V 到 5.5V这些 H 桥驱动器采用三种封装：PowerSO-20、PowerSO-16 和 PowerSSO-24。
特点
  • 可通过 SPI 编程的电流调节峰值阈值，典型值高达 8.6A。
  • 电池工作电源电压 4.0V 到 28V
  • VDD 工作电源电压 4.5V 到 5.5V
  • 所有引脚均可承受 19V 的电压，Vs 和输出引脚可承受 40V
  • 全路径 RON 从 100mΩ (在 TJ=-40°C 的条件下) 到 300mΩ ( TJ=150°C 的条件下)
  • 逻辑输入 TTL/CMOS 兼容
  • 工作频率高达 20kHz
  • 16 位 SPI 接口用于配置/诊断，具有菊花链功能
  • 超温和短路保护
  • VS 欠压禁用功能
  • VDD 欠压和过压保护
  • VDD 过压检测

  • ON 状态下开路检测
  • OFF 状态下完全诊断
  • 启用和禁用输入低待机电流 (<10μA)
  • 电压和电流压摆率控制实现低 EMI，可通过 SPI 编程
  • 采用三种封装：PowerSO-20 (L9958)、PowerSO-16 (L9958SB), 及 PowerSSO-24 (L9958XP)

应用
  • 安全关键型应用和极端环境条件下的直流和步进电机

其他资源

数据表
L9958 产品信息

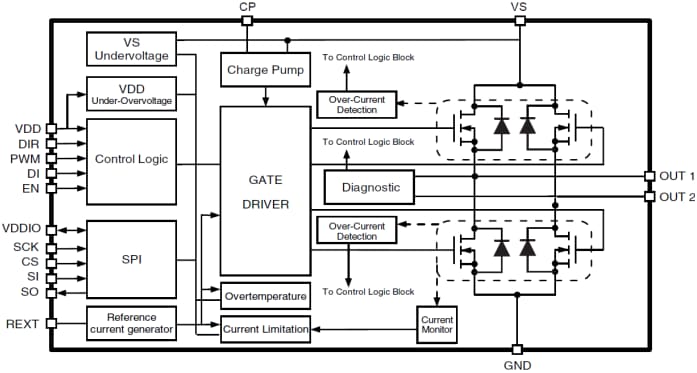

L9958 功能方框图
L9958 Block Diagram
