EPCOS / TDK LeaXield™ 3线有源漏电流滤波器

EPCOS/TDK LeaXield™ 3线有源漏电流滤波器设计用于显著降低漏电流，优化了RCD（剩余电流装置）兼容性。LeaXield滤波器插入RCD和EMC线路滤波器之间的电路中。EPCOS/TDK集成了一个电流传感器，用于测量三相中的剩余电流。然后生成相应的180°相移电流（具有相同幅值），并以电容方式耦合到各相中。通过由此产生的电流阱，可将漏电流反馈到系统中。这样可防止漏电流流过RCD并意外触发跳闸。LeaXield可以抵消高达1A的接地漏电流，并且在150Hz至约30kHz的宽频率范围内可有效抵消漏电流。

特性

  • 极高的漏电流抵消能力
  • 优化剩余电流装置 (RCD) 兼容性
  • 易于安装
  • 无需外部电源
  • 防护等级：IP20

应用

  • 驱动器
  • 机床
  • 泵
  • 压缩机
  • 运输系统
  • 可插拔设备

规范

  • 符合CE标准
  • 额定电压：305VAC、530VAC
  • 额定电流：50A
  • 宽频率范围：150Hz至30kHz
  • 峰值负载侧漏电流：1A

视频

典型电路图

应用电路图 - EPCOS / TDK LeaXield™ 3线有源漏电流滤波器

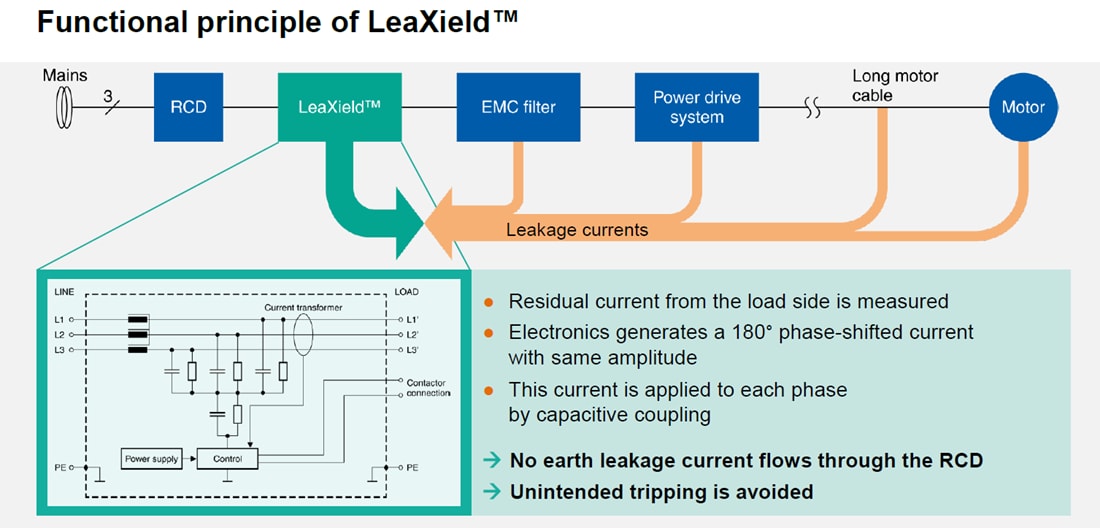

功能原理

框图 - EPCOS / TDK LeaXield™ 3线有源漏电流滤波器
