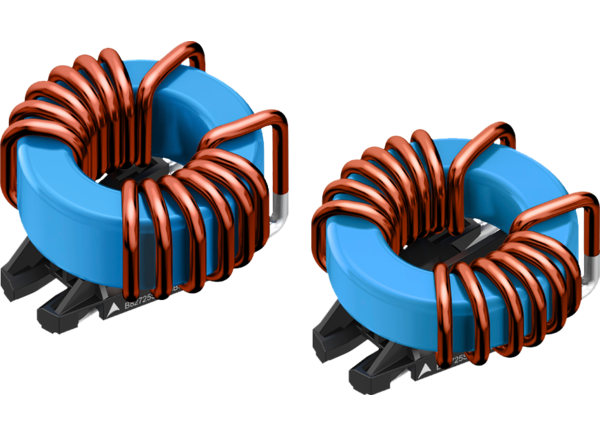

TDK B82725S2xA0 SurfIND大电流扼流圈
TDK B82725S2xA0 SurfIND SMD大电流扼流圈是电流补偿型环形磁芯双器件。该系列扼流圈可在+70°C条件下滤除24A至36A电流范围内的共模噪声。其他特性包括：杂散电感最高1%，额定电感范围为120μH至820μH，电阻范围为0.78mΩ至2.21mΩ。在20°C直流磁偏置条件下，额定电流下的标称电感下降小于10%。SurfIND扼流圈用于抑制共模干扰、仅限回流焊接的PCB组件以及开关电源转换。TDK B82725S2xA0 SurfIND SMD大电流扼流圈非常适合电压高达250VAC的应用。该系列器件符合IEC/EN 60938-2标准，采用紧凑型占位面积，尺寸为40mm x 38mm。
特性
- 薄型器件，高度尺寸明确
- 在高环境温度下具有高额定电流
- 符合IEC/EN 60938-2标准
- 直接引线SMD端子，适用于回流焊
- 紧凑占位面积：40mm x 38mm
- A型高度为20.7mm，B型高度为22.3mm
- 直接引线SMD引线可确保轻松回流焊接到PCB
- 带环氧树脂涂层和塑料基板的铁氧体磁芯 (UL 94V-0)
- 杂散电感约为0.6%至1%，可实现差模噪声抑制
应用
- 共模干扰抑制
- 开关模式电源转换
- 仅限回流焊接工艺的PCB组件

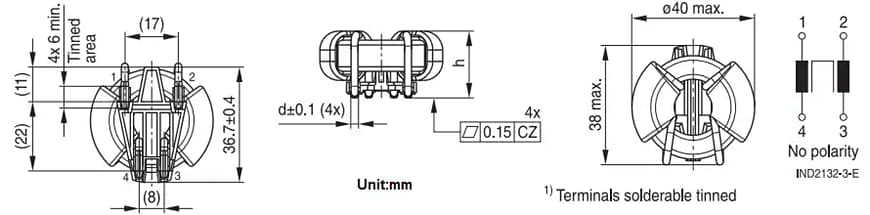

尺寸
