TDK InvenSense IAM-20381HT 3 轴加速计
TDK InvenSense IAM-20381HT 3轴加速度计是一款高性能车轨2级加速度计，具有4096字节FIFO。该加速度计采用CMOS-MEMS制造平台，通过晶圆级键合将MEMS晶圆与配套CMOS电子元件集成在一起。IAM-20381HT加速度计包括±2g、±4g、±8g和±16g用户可编程范围、可编程数字滤波器、嵌入式温度传感器和片上16位ADC。该加速度计采用3mm x 3mm x 0.75mm 16引脚LGA封装。IAM-20381HT加速度计具有I2C和SPI串行接口，具有10,000g抗冲击能力和让应用处理器低功耗运行的运动唤醒 (WoM) 中断。该加速度计用于汽车警报、远程信息处理、倾斜测量、电梯门运动检测和驱动式录音。
特性
- 4096字节FIFO缓冲器支持应用处理器在突发模式读取数据
- 数字输出温度传感器
- 耐冲击：10,000
- 用户可编程数字滤波器，用于加速度计和温度传感器
- 采用3mmx3mmx0.75mm 16引脚LGA封装
- 用户可编程满量程范围：±2g、±4g、±8g和±16g
- 工作电压范围VDD ：1.71V至3.7V
- 400kHz快速模式I2C与所有寄存器进行通信
- 8 MHz SPI串行接口，用于与全部寄存器通信
- 晶圆级密封和粘合的MEMS结构
应用
- 汽车警报器
- 远程信息处理系统
- 电梯门运动检测
- 倾斜测量
- 信息娱乐和导航系统
- 查看相机稳定和视觉系统
- 平视显示器（HUD）和增强现实（AR）HUD
- 保险车辆追踪
- 驾驶风格录制
框图

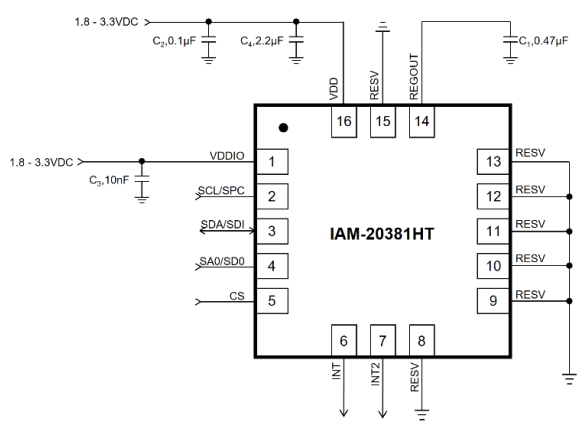

典型工作电路图
其他资源
开发工具
TDK InvenSense DK-UNIVERSAL-I SmartMotion开发套件
评估基于传感器的解决方案，并集成了板载嵌入式调试器。
TDK InvenSense 用于IAM-20381HT MEMS的EV_IAM-20381HT评估板
完全组装并经过测试，可轻松快速评估IAM-20381HT。
相关加速度计
TDK InvenSense IAM-20381 3轴MotionTracking加速度计
具有片上16位ADC、1.71VDD至3.6VDD电压范围以及I2C和SPI串行接口。
相关解决方案
TDK InvenSense SmartAutomotive™ MEMS运动传感器解决方案
采用符合AEC-Q100标准的汽车级传感器 产品，设计用于汽车应用。
