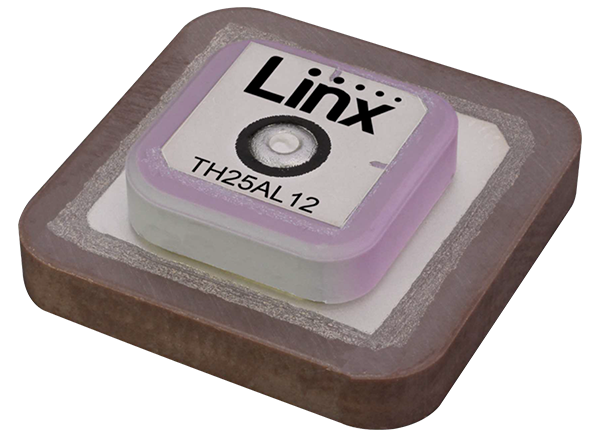

TE Connectivity / Linx Technologies ANT-GNCP-TH25AL12 L1/L2陶瓷贴片GNSS天线

TE Connectivity/Linx Technologies ANT-GNCP-TH25AL12 L1/L2陶瓷贴片GNSS天线支持L1/E1/B1和L2/L2C频段的GPS、Galileo、GLONASS、北斗和QZSS系统。TE Connectivity/Linx Technologies ANT-GNCP-TH25AL12 L1/L2陶瓷贴片GNSS天线具有出色的增益和辐射模式性能，支持具有高位置精度、快速卫星信号接受和锁定以及快速修复时间的解决方案。ANT-GNCP-TH25AL12具有高达+105°C的扩展温度范围，符合汽车标准AEC-Q200第2级。该天线通过随附的粘合剂贴片安装，并提供焊接引脚信号连接。

特性

  • 1575.42MHz性能
    • ≤1.2电压驻波比
    • 峰值增益：3.0dBi
    • 11.4dB轴向比
  • 1228MHz性能
    • ≤1.4电压驻波比
    • 峰值增益：-2.31dBi
    • 轴向比：21.6dB
  • 与天线表面正交的定向辐射模式
  • 右旋圆极化 (RHCP)
  • 扩展工作温度达+105°C
  • 粘合剂安装到PCB上
  • 焊接引脚信号连接

应用

  • 全球导航
    • GPS L1C、L1C/A、L2
    • Galileo E1
    • GLONASS L1、L2
    • 北斗B1I、B1C
    • QZSS L1、L2C
  • 计时解决方案
  • 汽车定位

开发工具

TH25L1 GNSSCP天线评估套件

TE Connectivity / Linx Technologies TH25L1 GNSSCP天线评估套件

可让设计人员评估TH25L1 GNSSCP天线或原型设计。

Learn More关于TE Connectivity / Linx Technologies TH25L1 GNSSCP天线评估套件 View Products与TE Connectivity / Linx Technologies TH25L1 GNSSCP天线评估套件相关
发布日期: 2021-11-01 | 更新日期: 2023-07-24
