TE Connectivity / Linx Technologies ANT-LTE-RPC LTE/LPWA嵌入式偶极天线
TE Connectivity (TE) Linx Technologies ANT-LTE-RPC LTE/LPWA嵌入式偶极天线是刚性背胶多频段蜂窝和蜂窝物联网天线（LTE-M和NB-IoT），适用于需要600MHz、700MHz和800MHz频段性能的嵌入式应用。该天线还支持868MHz和915MHz低功耗广域 (LPWA) 网络、2.4GHz ISM和全球导航系统 (GNSS/GPS)。通过采用兼容MHF1/U.FL插头连接器端接的100mm长1.13mm同轴电缆连接到无线电板，或者不采用端接而是通过裁剪进行PCB安装。
TE Linx RPC系列天线提供了性能媲美外部天线且独立于接地平面的偶极嵌入式天线解决方案。背胶使其易于安装在塑料外壳中，可实现环境密封外壳，提供防篡改保护或防止意外天线损坏保护。
特性
- 617 MHz 至 960 MHz
- VSWR：≤2.5
- 最大峰值增益：6.3dBi
- 效率：64%
- 1553MHz至1609MHz (GNSS/GPS)
- ≤1.2 VSWR
- 最大峰值增益：5.0dBi
- 效率：77%
- 工作温度范围：-20°C至+65°C
- 线性极化
- 全向辐射
- 阻抗：50 Ω
- 半波波长
- 偶极电气类型
- 功率：2W（最大值）
- 重量：3.2g（0.11盎司）
- 紧凑、薄型尺寸：98.4mm x 14.9mm x 0.8mm
- MHF1/U。FL兼容插头（母头插座），在长度为100mm的1.13mm同轴电缆上
- 3M 9888T背胶可永久粘附在各种材料上
应用
- 全球LTE、UMTS和GSM
- 蜂窝物联网
- LTE-M（Cat-M1）
- NB-IoT
- 低功耗广域 (LPWA) 网络
- LoRaWAN®
- Sigfox®
- Wi-Fi HaLow™
- 智能家居网络
- 安防系统
- 家庭气象站
- ISM
- 蓝牙®
- Zigbee®
- 全球导航 (GNSS)
- GPS
- GLONASS
- Galileo
- 北斗

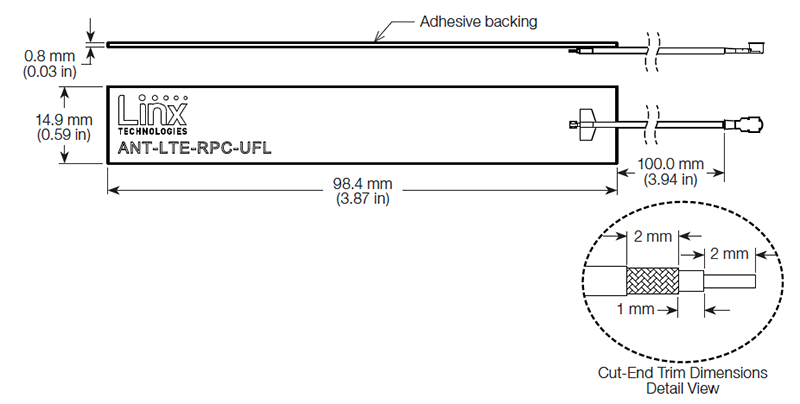

尺寸
发布日期: 2020-01-06
| 更新日期: 2024-10-01
