TE Connectivity / Linx Technologies ANT-W63-CW-RCS WiFi® 6/6E/7天线

TE Connectivity/Linx Technologies ANT-W63-CW-RCS WiFi® 6/6E/7直角鞭状天线是紧凑型单极天线，设计用于2.4GHz、5GHz和6GHz频段的 WiFi 6/6E/7应用。这些天线的长度为54mm，可搭配金属和非金属外壳使用。该天线采用直角旋转设计，因此定位良好，可实现最佳性能。ANT-W63-CW-RCS直角天线通过SMA插头（公头）或RP-SMA插头（母头插座）连接器连接。这些直角鞭状天线具有50Ω阻抗、5W最大功率，工作温度范围为-20°C至85°C。典型应用包括传感和远程监控、物联网 (IoT) 设备和智能家居网络。

特性

  • 底座可旋转以实现最佳定位
  • 通过SMA插头（公头）或RP-SMA插头（母头插座）连接器连接

规范

  • 2.4GHz至2.485GHz频率范围内的性能：
    • 2.2 ≥ VSWR （最大值）
    • 峰值增益：7.7dBi
    • 效率：42%
  • 5.150GHz至5.850GHz频率范围内的性能：
    • 2.2 ≥ VSWR （最大值）
    • 峰值增益：5.4dBi
    • 效率：72%
  • 5.925GHz至7.125GHz频率范围内的性能：
    • 2.7 ≥ VSWR （最大值）
    • 峰值增益：6dBi
    • 效率：71%
  • 阻抗：50Ω
  • 全向辐射
  • 线性极化
  • 最大功率：5W
  • 1/4波波长
  • 尺寸：54 mm x 9.4mm
  • 重量：8.4g
  • 工作温度范围：-20°C至85°C

应用

  • WiFi/WLAN覆盖范围：
    • WiFi 7 (802.11be)
    • WiFi 6E (802.11 ax)
    • WiFi 6 (802.11ax)
    • WiFi 5 (802.11ac)
    • WiFi 4 (802.11n)
    • 802.11b/g
  • 2.4GHz ISM:
    • Bluetooth®
    • ZigBee®
  • U-NII频段1-8
  • 物联网 (IoT) 设备
  • 智能家居网络
  • 传感和远程监控

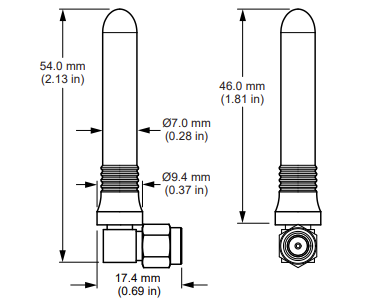

尺寸图

机械图纸 - TE Connectivity / Linx Technologies ANT-W63-CW-RCS WiFi® 6/6E/7天线
