TE Connectivity / Linx Technologies LPW ISM/WLAN/WiFi面板安装偶极天线

TE Connectivity (TE) Linx Technologies LPW ISM/WLAN/WiFi面板安装偶极天线提供单频段2.4GHz面板安装天线选项，适用于蓝牙® 、Zigbee®和其他Wi-Fi ®/WLAN应用。这些天线具有与LCD和LCW连接器安装天线相当的性能。卡入式面板安装可实现轻松安全的安装，具有3位卡位的铰链鞭状可实现最佳天线定位。通过采用兼容MHF1/U.FL插头连接器端接的125mm的1.13mm同轴电缆连接到无线电板。

特性

  • 卡入式面板安装，9.5mm (0.37”) 直径孔
  • 长93.7mm（3.69英寸）
  • 带有定位器销的铰链，用于直式、45°和90°定位
  • MHF1/U。FL兼容插头（母头插座）连接器，连接到125mm长的1.13mm同轴电缆
  • 全向辐射模式

应用

  • 单频段Wi-Fi/WLAN/802.11 - Wi-Fi 4
  • 2.4GHz应用
    • 蓝牙
    • Zigbee
  • 智能家居网络
  • 传感和远程监控
  • 物联网 (IoT) 设备
  • 网关

规范

  • 频率范围：2.4GHz至2.485GHz
  • VSWR：1.5（最大值）
  • 回波损耗：-14.6（最大值）
  • 2.8dBi峰值增益
  • 平均增益：-1.0dBi
  • 效率：83%
  • 线性极化
  • 全向辐射
  • 10 W 的最大功率
  • 半波波长
  • 偶极电气类型
  • 阻抗：50Ω
  • 重量：6.1g（0.22盎司）
  • 工作温度范围：20°C至+85°C

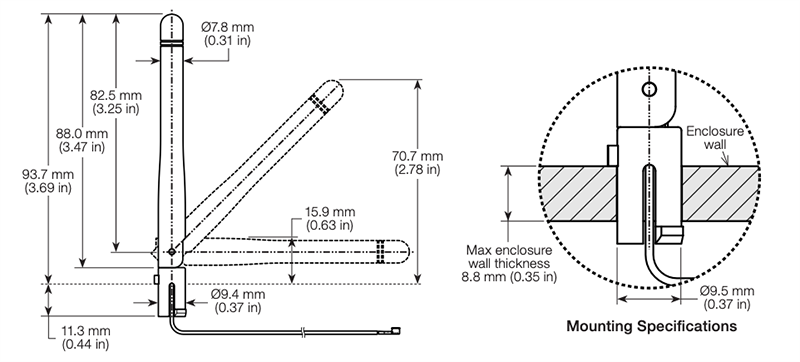

尺寸

机械图纸 - TE Connectivity / Linx Technologies LPW ISM/WLAN/WiFi面板安装偶极天线
