TE Connectivity / Schrack RT2通用电源PCB继电器
TE Connectivity (TE) Schrack RT2通用电源PCB继电器是2极8 A继电器，具有2 Form C和2 Form A两种触点排列。该继电器采用直流或交流线圈，具有5kV/10mm线圈触点增强绝缘。RT2系列有THT和THR版可供选择，THR版支持回流焊。该PCB继电器的环境工作温度高达+85°C，通过IEC 60335-1认证。TE Schrack RT2通用电源PCB继电器非常适合用于各种电源应用，包括锅炉控制、定时器、车库门控制、销售点 (POS) 自动化和接口模块。
特性
- 2极8A继电器
- 触点排列
- 2 Form C (CO)
- 2 Form A (NO)
- 5kV/10mm线圈触点
- 增强型绝缘
- IEC 60335-1认证
- 回流焊工艺（THR型号）
应用
- 锅炉控制
- 定时器
- 车库门控制
- POS自动化
- 接口模块
规范
- 触点额定电压：250VAC
- 触点额定切换电压：400VAC（最大值）
- 8 A至10 A额定电流范围
- 最大断路能力：2000VA
- 线圈电压范围：5VDC 至110VDC
- 线圈电压范围：24VAC 至230VAC
- 线圈工作电压范围：3.5VDC 至77VDC
- 线圈电阻范围：62 Ω至28,800 Ω
- 线圈额定功率范围：400mW至420mW
- 环境温度范围：-40°C至+85°C

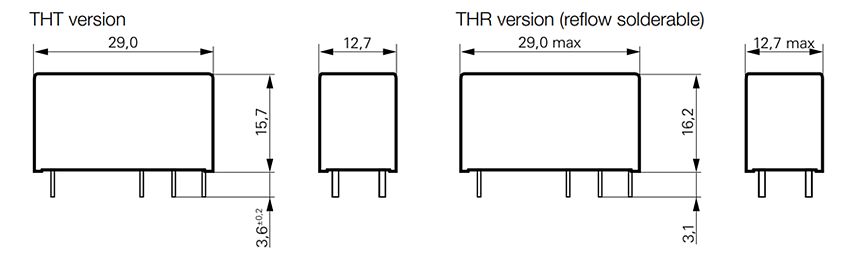

外形尺寸
终端任务
信息图
