TE Connectivity / Potter & Brumfield SSR3三相固态继电器

TE Connectivity Potter & Brumfield SSR3三相固态继电器具有三个独立的单相固态继电器，采用带共同输入的单一外壳封装，可同时为每个SSR供电。SSR3器件的额定负载范围为10A至75A（480VAC时），有各种零件编号可选，包括交流和直流输入选项。这样，用户即可选择降低布线复杂性、缩短组装时间以及节省空间，特别是在需要操作三相负载的应用中。

特性

  • 提供紧凑、节省空间的面板解决方案
  • 消除面板布线复杂性
  • 能够切换各种负载选项
  • 缩短装配时间
  • LED指示灯
  • 输出
    • 用于中高工业负载的SCR
    • 三端双向可控硅，用于低工业负载
  • 零电压或随机电压开启型号
  • 交流和直流输入型号
  • 安全盖达到IP20防护等级
  • 可面板安装
  • 填充环氧树脂
  • UL94-V0级工程塑料
  • 通过外部MOV提供瞬态电压保护

应用

  • 吹塑机
  • 咖啡机
  • 输送车
  • 工业高炉
  • 电机控制
  • 注塑机

规范

  • 输入电压范围：90VAC至280VAC/4VDC至32VDC
  • 输出负载范围：10A至75A
  • 负载电压范围：48VAC至480VAC
  • 最小光隔离电压：4000Vrms
  • 温度范围
    • 工作温度：-30°C至+80°C
    • 储存温度：-30°C至+100°C

资源

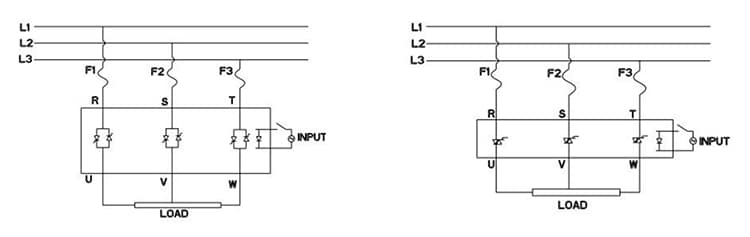

工作图

框图 - TE Connectivity / Potter & Brumfield SSR3三相固态继电器

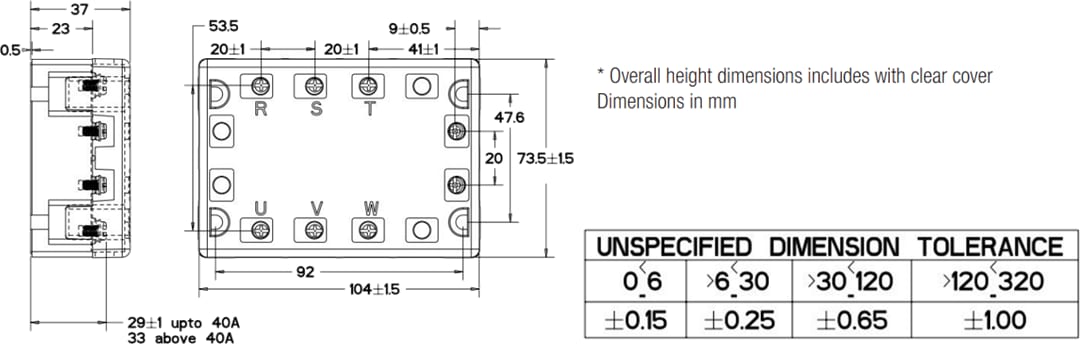

机械图纸

机械图纸 - TE Connectivity / Potter & Brumfield SSR3三相固态继电器
