TE Connectivity ECK150/200/250高压直流接触器
TE Connectivity（TE）的ECK150/200/250高压直流接触器设计用于控制新能源应用。这些接触器采用陶瓷技术，具有气密密封功能，可在1000VDC 以下实现高开关能力。ECK150/200/250直流接触器具有内置PWM节能器（保持功率为1.7W)、线圈功耗低、密封可靠性高以及可选的辅助触点。该TE接触器符合IEC60947-4-1中的DC-1利用率类别。典型应用包括直流充电站、电动汽车、AGV、电动叉车、储能系统和光伏逆变器。
特性
- 气密密封，采用陶瓷技术
- 设计采用内置节能器，保持功率为1.7W
- 开关电压：高达1000VDC
- 高密封可靠性
- 电气耐久性高
- 低线圈功耗
- 尺寸小，节省空间
- 针对主触点状态的智能监控
- 可提供辅助触点版本
- 符合IEC60947-4-1中的DC-1利用率类别
- 认证：
- CCC: 2022960304002220
- CE: 724-00004
- UL: E82292
规范
- 电气参数：
- ECK150：
- 150A、450VDC 和6000周期
- 150A、1000VDC 和1000周期
- ECK200：
- 200A、450VDC 和6000周期
- 200A、1000VDC 和1000周期
- ECK250：
- 300A、1000VDC 、连续承载
- 250A、450VDC 和6000周期
- 250A、800VDC 和1000周期
- 200A、1000VDC 和1000周期
- 250A、1000VDC 和400周期
- ECK150：
- 机械规格：
- 底部法兰盖安装
- 可提供引线长度定制选项
- 尺寸：80.4mm x 52.8mm x 73mm
应用
- 直流充电站
- 电动汽车
- AGV
- 电动叉车
- 储能系统
- 光伏逆变器

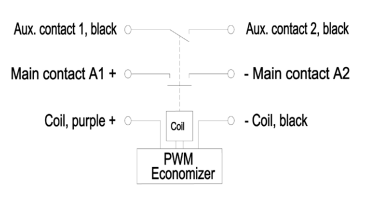

电路图
相关应用
相关产品
TE Connectivity ECK高压DC接触器
具有出色的电气耐久性，开关电压高达1000VDC 。
