TE Connectivity / Linx Technologies ANT-GNFPC-SHL15 L1/L5 GNSS天线

TE Connectivity/Linx Technologies ANT-GNFPC-SHL15柔性嵌入式L1/L5 GNSS天线是带线性极化的粘合柔性印刷电路（FPC）天线。这些天线支持和L5/E5B L1/E1/B1以上频段的GPS、北斗、伽利略、导航IC和QZSS系统。ANT-GNFPC-SHL15天线提供与接地层无关的偶极内部/嵌入式天线解决方案。这些天线可安装在透明射频外壳中，以实现环境密封。ANT-GNFPC-SHL15天线的尺寸为25mmx25mmx0.1mm。

ANT-GNFPC-SHL15天线具有半波波长、2W最大功耗以及全向辐射。这些天线应与双频段多卫星GNSS接收器配合使用，以实现精确导航。ANT-GNFPC-SHL15天线用于计时解决方案、全球导航、割草机器人和工业机器。

特性

  • 1164MHz至1189MHz时的性能：
    • ≤2.4 VSWR
    • 峰值增益：-0.2dBi
    • 效率：26%
  • 1559MHz至1592MHz时的性能：
    • ≤2.2 VSWR
    • 峰值增益：3.3dBi
    • 效率：46%
  • 1598MHz至1606MHz时的性能：
    • ≤1.4 VSWR
    • 峰值增益：3dBi
    • 效率：43%
  • 与接地层无关的偶极天线
  • 线性极化
  • 全向辐射
  • 2 W 的最大功率
  • 半波波长
  • 尺寸：25 mmx25 mmx0.1 mm

应用

  • 全球导航：
    • Gps L1/L5
    • Galileo E1/E5A
    • 导航L5
    • 北斗B1C、B1I
    • QZSS L1/L5
  • 计时解决方案
  • 无人机
  • 割草机器人
  • 工业和农业机械

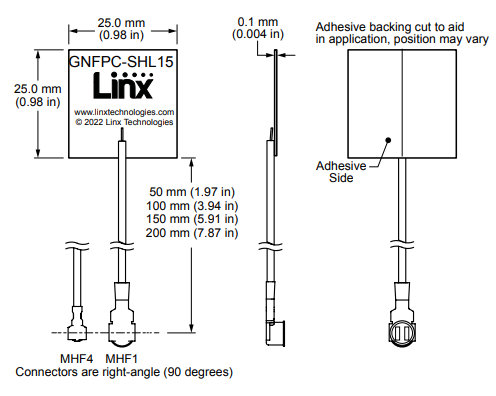

机械图

机械图纸 - TE Connectivity / Linx Technologies ANT-GNFPC-SHL15 L1/L5 GNSS天线

相关天线

TE Connectivity / Linx Technologies ANT-GNFPC-SAHL1柔性嵌入式L1 GNSS天线

用于全球导航卫星系统（GNSS）应用的粘合式FPC天线。

Learn More关于TE Connectivity / Linx Technologies ANT-GNFPC-SAHL1柔性嵌入式L1 GNSS天线 View Products与TE Connectivity / Linx Technologies ANT-GNFPC-SAHL1柔性嵌入式L1 GNSS天线相关
View Results ( 8 ) Page
物料编号 数据表 电缆长度 天线连接器类型
ANT-GNFPC-SHL15100UF ANT-GNFPC-SHL15100UF 数据表 100 mm MHF1
ANT-GNFPC-SHL15100M4 ANT-GNFPC-SHL15100M4 数据表 100 mm MHF4
ANT-GNFPC-SHL15150UF ANT-GNFPC-SHL15150UF 数据表 150 mm MHF1
ANT-GNFPC-SHL15150M4 ANT-GNFPC-SHL15150M4 数据表 150 mm MHF4
ANT-GNFPC-SHL15200UF ANT-GNFPC-SHL15200UF 数据表 200 mm MHF1
ANT-GNFPC-SHL15200M4 ANT-GNFPC-SHL15200M4 数据表 200 mm MHF4
ANT-GNFPC-SHL1550M4 ANT-GNFPC-SHL1550M4 数据表 50 mm MHF4
ANT-GNFPC-SHL1550UF ANT-GNFPC-SHL1550UF 数据表 50 mm MHF1
发布日期: 2024-03-25 | 更新日期: 2024-05-02
