TE Connectivity 三重锁扣式电源连接器系统

TE Connectivity三重锁扣式电源 (POWER TRIPLE LOCK) 连接器系统共有三种锁扣方法，在设计上进行了强化，具有更高的稳定性和可靠性，能满足电源和信号应用的需求。听得到的“锁紧”声音可在锁帽与插头插配到位时提供确认，而锁闩周围的螺纹可防止电线缠绕在锁扣内侧。可选配的连接器位置保证 (CPA) 功能可确保PTL连接器系统插接到位后不会意外松脱。可选配的端子位置保证 (TPA) 功能可确保触点完全插入外壳中，为防止触点松脱提供了进一步的保障。其他特性包括最高可承受150°C (302°F) 的耐高温外壳以及升级的无倒刺触点设计。

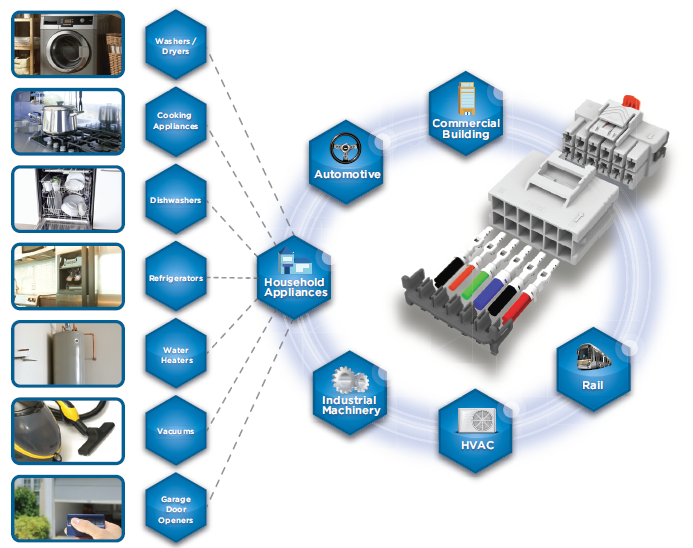

三重锁扣式电源连接器系统共有3种级别的外壳材料可供选择：包括适用于标准温度105℃的V0材料，符合IEC60335要求的灼热丝材料以及最高可承受150℃的耐高温材料。标准温度105℃的材料特别适用于电器和白色家电，而耐高温材料则适用于汽车等工业和恶劣环境应用场合。灼热丝材料适合需要遵守IEC60335标准的地区。键控/颜色编码可防止装配线上出现插配错误。该系列现在包括提供2到5个引脚的1-1969688-2、1-1969688-3、1-1969688-4和1-1969688-5电源到板PCB插头。

3种级别的外壳材料

标准温度105°C材料 - 天然、紫色、蓝色、黄色
最高150°C的耐高温材料 - 浅灰色
灼热丝 - 深灰色、棕色、绿色、橙色

标准温度

标准温度材料是聚对苯二甲酸丁二醇酯 (PBT)，一种热塑性工程聚合物（可代替尼龙），能为各种电器提供更好的性能。标准温度材料的额定温度为105°C，有自然色、紫色、蓝色或黄色版本。在有些情况下，电器的基本连接器设计在25年甚至更长时间内都没有改变。三重锁扣式电源连接器系统被设计成非常稳健的连接器系统，适合新型设计。TE Connectivity公司开发的三重锁扣式电源连接器系统是一种可靠的连接器系统，能经得起时间的考验。

耐高温

耐高温材料的额定温度为150°C，而不是105°C。烹饪用具等高温应用现在用更高额定温度的材料来满足要求。耐高温材料为浅灰色，有不同的键控选项，以防止装配线上的错误插配。三重锁扣式电源连接器系统具有更宽的温度范围，能够满足商业、工业和运输等不同应用的需要。

灼热丝

灼热丝（GWT、V0、NF 750°C）材料符合IEC 60335-1中有关无人值守电器的阻燃性要求，其连接载流大于0.2安培。安全是家电行业的重中之重。由于设备布线系统中可能存在人为失误过电流或短路故障，因此制定了防火要求，以评估设备中所用材料的阻燃性并规定其额定值。灼热丝测试是当今家电行业中的一项要求。TE Connectivity提供的三重锁扣式电源连接器产品符合IEC 60335-1的阻燃性要求，颜色为深灰色、棕色、绿色或橙色。
