TE Connectivity / AMP Connectors 经济型电源 (EP) 排针
TE Connectivity回流功能经济型电源 (EP) 接头设计旨在简化制造流程。这些元件采用热塑性外壳，可承受回流焊带来的高温。这样还轻松实现完整的组件回流焊接工艺。这些接头设计为带罩接头，其正向有声锁定可防止装配错误，具有标准的0.156"引脚间距，可与TE现有的经济型电源II线对板连接器配合使用。TE Connectivity回流功能经济型电源 (EP) 接头基于经过测试的解决方案，适用于线对板应用。理想应用包括暖通空调设备、工业机械、电源、安全系统、电梯/自动扶梯等应用。
特性
- 利用耐高温的热塑外壳以及引脚浸锡膏焊接，可实现对PCB组件进行回流焊接
- 正向有声锁定可防止装配错误
- 采用带罩接头设计，消除了因插座/接头的对准而导致的错配
- 较低的触点插配力
应用
- 暖通空调设备
- 工业机械
- 电源
- 安防系统
- 电梯
- 自动扶梯
规范
- 12A最大、600VAC
- 介电耐压：1500VAC
- 0.156" (3.96mm) 中心线
- 铜合金、镀锡镍电镀触点
- 工作温度范围：-55˚C至+105˚C
- UL94V-0可燃性等级

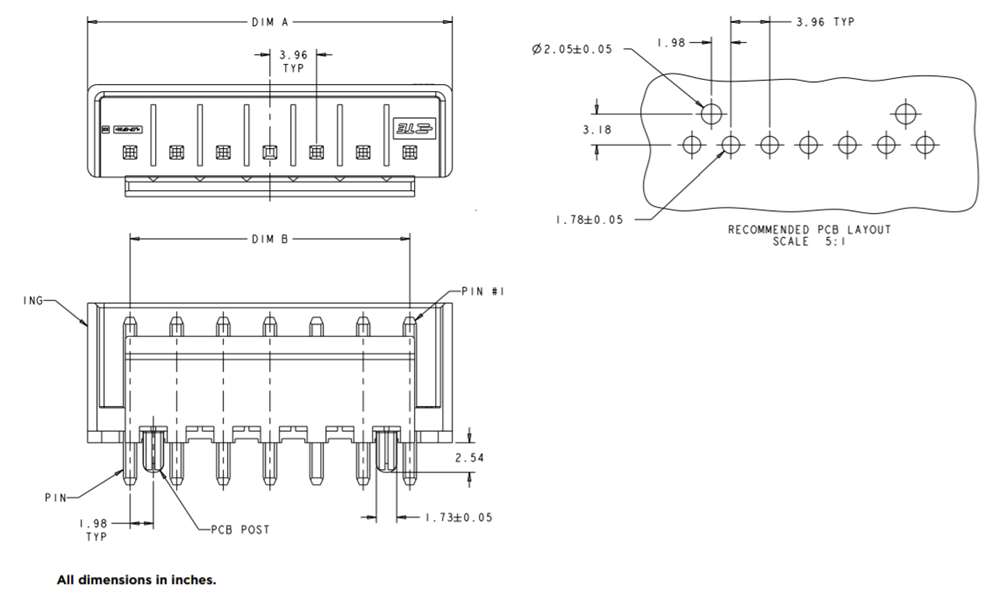

EP接头尺寸
Related Connectors
TE Connectivity EP连接器
线对板连接器产品系列，是电源电路应用的理想选择。
