TE Connectivity SMI低压数字/模拟传感器

TE Connectivity的SMI低压数字/模拟传感器是MEMS传感器，输出经过完全补偿的多阶压力和温度输出。这些传感器利用了最先进的压力变送器技术和CMOS混合信号处理技术。这些传感器提供JEDEC标准SOIC-16封装，具有垂直或水平通孔选项。SMI数字/模拟传感器有应变计、差分和非对称差分配置。压力范围为0.07PSI至2.49PSI。这些传感器具有双端口设计，允许进行参考测量，从而最大限度地减少因环境温度变化导致的误差。

smi低压数字/模拟传感器具有总误差频带±1%FS（数字）和±1.5%FS（模拟）。这些传感器可以直接安装在标准印刷电路板上，并且可以从数字接口获取经过校准的高级压力信号。这消除了对补偿网络或包含自定义校正算法的微控制器的额外电路的需求。典型应用包括呼吸机、气体流量仪表、压力变送器、气动压力表、压力开关和安全柜。

特性

  • 压力范围: 0.07PSI至2.49PSI
  • 压力类型：
    • Gage
    • 微分
    • 非对称差分
  • 提供16位I2C数字和模拟输出接口
  • 总误差频带：
    • ±1%FS（数字）
    • ±1.5%FS（模拟）
  • 压力校准和温度补偿输出
  • -20°C至85°C补偿温度范围

应用

  • CPAP/睡眠呼吸暂停
  • 呼吸机
  • 气流仪表
  • 气流测量
  • HVAC/VAV
  • 压力变送器
  • 气动压力表
  • 压力开关
  • 安全柜

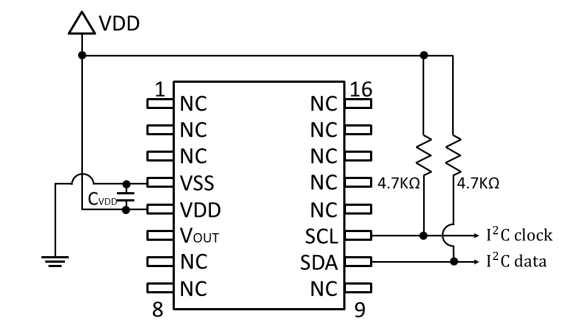

典型应用电路

应用电路图 - TE Connectivity SMI低压数字/模拟传感器
