IDC SSL连接器
表面贴装和通孔线对板连接器用于快速
免工具单股线压接至LED印刷电路板。

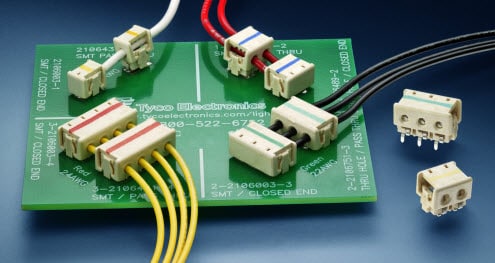

TE Connectivity IDC SSL连接器是绝缘压穿(IDC) 表面贴装和通孔线对板连接器，设计用于快速免工具单股线压接至LED 印刷电路板。 IDC SSL连接器采用TE Connectivity经验证的绝缘压穿技术，为固态照明或非照明应用的单个或多个印刷电路板提供坚固而稳定的电气和机械电源连接。 TE Connectivity IDC SSL连接器有1至4位可选，表面贴装或通孔安装。 IDC SSL连接器可选线径范围广，为18至24 AWG，用于实心线或多股绞合线，并有直通或封闭应用两种选择。

特点
  • 有1、2、3和4位四种选择
  • 表面贴装和通孔

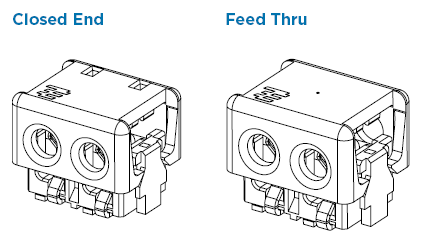

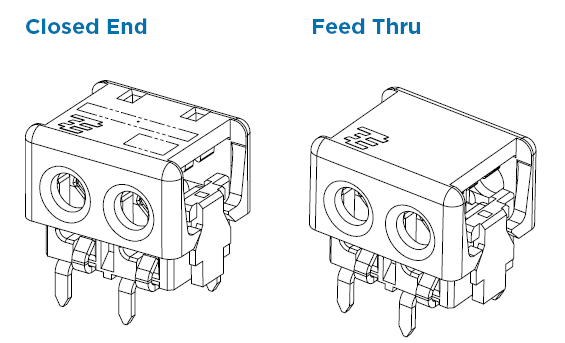

  • 闭端和直通
  • 18-24 AWG 多股绞合线和实心线
  • 冗余双IDC槽
  • 导线布局可视窗口
  • 色标线规
  • 免工具压接
电气
  • 工作电流：8 A（仅18 AWG）
  • 最大工作电压：250 VAC / 250 VDC
  • 电介质耐压：1500VAC
机械
  • 工作温度：-40ºC至+105ºC
  • 导线保持力：5 lb 最小值
应用
  • LED照明控制装置
  • 一般照明LED灯具
  • 印刷电路板LED照明模块的连接线
  • 非照明线对板应用
材料
  • 外壳：额定94 VØ耐高温热塑塑料
  • 触点: 镀镍铜合金上镀锡
标准和规范
  • UL 1977
  • 设计目标：108-2404
  • 应用规范：114-13266
  • 按EIA-481卷带封装

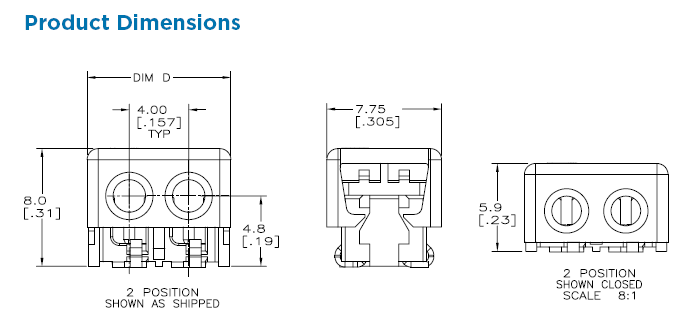

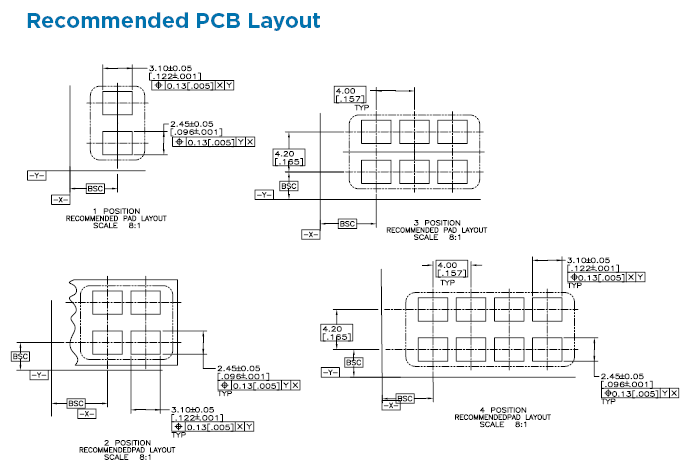

表面贴装图纸

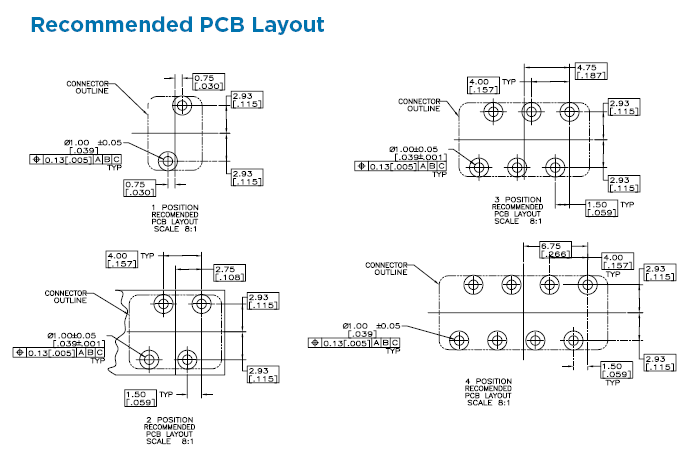

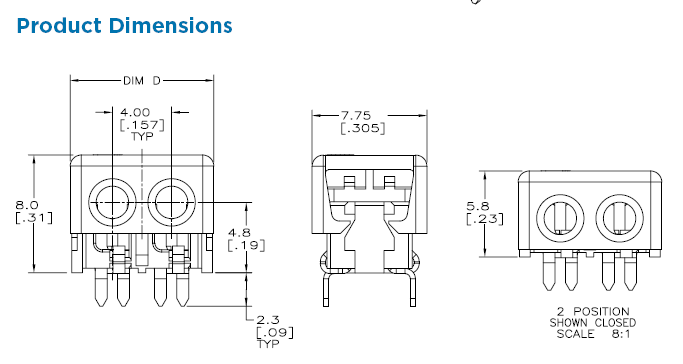

通孔图纸



产品选择器矩阵
2位，18 AWG表面贴装IDC闭端，黄色 571-2106003-2
3位，18 AWG表面贴装IDC闭端，黄色 571-2106003-3
2位，20 AWG表面贴装IDC闭端，蓝色 571-1-2106003-2
3位，20 AWG表面贴装IDC闭端，蓝色 571-1-2106003-3
2位，22 AWG表面贴装IDC闭端，绿色 571-2-2106003-2
3位，22 AWG表面贴装IDC闭端，绿色 571-2-2106003-3
2位，24 AWG表面贴装IDC闭端，红色 571-3-2106003-2
2位，18 AWG表面贴装IDC直通，黄色 571-2106431-2
3位，18 AWG表面贴装IDC直通，黄色 571-2106431-3
2位，20 AWG表面贴装IDC直通，蓝色 571-1-2106431-2
3位，20 AWG表面贴装IDC直通，蓝色 571-1-2106431-3
2位，22 AWG表面贴装IDC直通，绿色 571-2-2106431-2
3位，22 AWG表面贴装IDC直通，绿色 571-2-2106431-3
2位，24 AWG表面贴装IDC直通，红色 571-3-2106431-2
2位，18 AWG通孔闭端，黄色 571-2106489-2
2位，20 AWG通孔闭端，蓝色 571-1-2106489-2
2位，18 AWG通孔直通，黄色 571-2106751-2
2位，20 AWG通孔直通，蓝色 571-1-2106751-2
