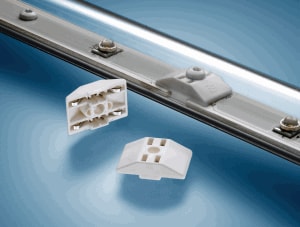

TE Connectivity板对板螺丝旋紧式跳线组件可为多个印刷电路板中的2个相邻印刷电路板提供电气连接。 配有一个2位连接组件，可安装在用一枚螺丝固定到散热器（或基板）上的16.50mm宽印刷电路板，以确保连接器组件的触点完全与印刷电路板焊盘接触。 TE Connectivity板对板螺丝旋紧式跳线组件适用于T8-T12返修荧光LED灯泡、LED照明灯条和控制装置、立体发光字。

描述
这款板对板、螺丝旋紧式跳线组件可为多个印刷电路板中的2个相邻印刷电路板提供电气连接。

应用
T8-T12返修荧光LED灯泡
LED照明灯条
LED照明控制装置
立体发光字

电气
工作电流：5 A
工作电压：250VAC/250VDC
电介质耐压：1500 VAC

材料
触点：镀锡铜合金
外壳：UL 94 V0热塑性塑料
ETL认证，档案号：3178692CRT-001符合UL (1977)

机械
工作温度：-40ºC至+105ºC
插配周期：10
螺丝紧固扭矩：0.11Nm [0.97 Lb-ln]最大值

标准和规范
114-13260：螺丝旋紧式跳线组件应用规范
108-2392：螺丝旋紧式跳线组件产品规范

主要特点

• 2位连接组件
• 连接器组件相邻印刷电路板上的附件，通过螺丝固定在散热器上，将电气触点完全贴紧在印刷电路板焊盘上
• 连接器组件可安装到16.50mm [0.650]宽的印刷电路板上
• 7.0mm [0.276]印刷电路板间距
• 对准功能可使连接器组件与印刷电路板切线对齐
• 使用6号螺丝（恕不奉送）将连接器 组件固定到散热器或基板的螺纹孔中
• 6号螺丝应镀锌或具有同等保护性镀层以防止腐蚀
• 用户提供6号螺丝
• 管装组件
• 符合RoHS标准

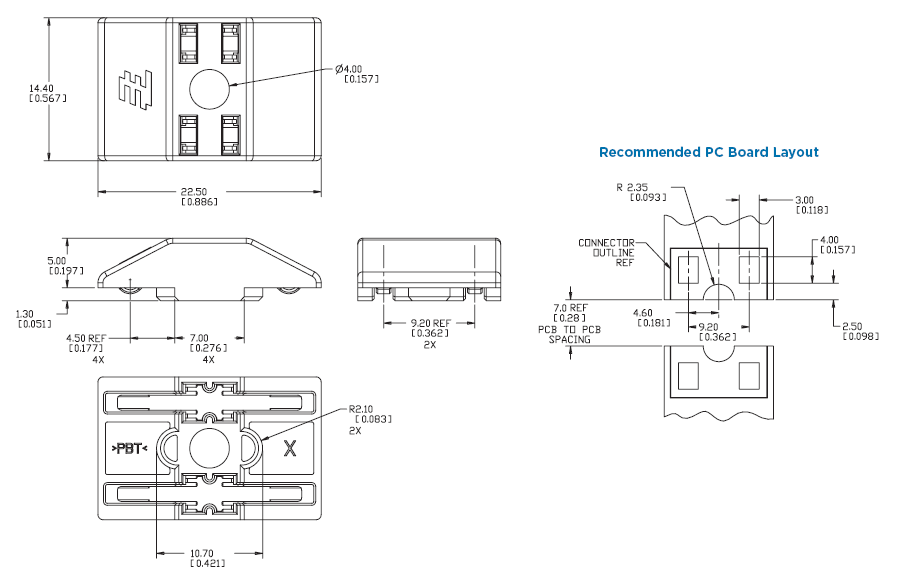

产品尺寸
