TE Connectivity IDC SSL连接器
TE Connectivity IDC SSL连接器是SMT和通孔线对板连接器，设计用于快速免工具单股线压接至LED印刷电路板。TE Connectivity IDC SSL连接器是一款绝缘压穿 (IDC) SMT和通孔线对板连接器，设计用于快速免工具单股线压接至LED印刷电路板。IDC SSL连接器采用TE Connectivity经验证的绝缘压穿技术，为固态照明或非照明应用的单个或多个印刷电路板提供坚固而稳定的电气和机械电源连接。TE Connectivity IDC SSL连接器有1至4位可选，采用SMT或通孔安装方式。IDC SSL连接器可选线径范围广，从18AWG至24AWG，适用于实心线或绞合线，针对直通或封闭应用提供不同选择。
特性
- 有1、2、3和4位可供选择
- 表面贴装和通孔
- 闭端和直通
- 18-24AWG多股绞合线和实心线
- 用于冗余的双IDC插槽
- 导线布局可视窗口
- 色标线规
- 免工具压接
- 电气特性
- 工作电流：8A（仅18AWG）
- 最大工作电压：250VAC/250VDC
- 电介质耐压：1500VAC
- 机械特性
- 工作温度范围：-40ºC至105ºC
- 导线保持力：5lb（最小值）
- 材料
- 外壳：额定94VØ耐高温热塑塑料
- 触点: 镀镍铜合金上镀锡
- 标准和规范
- UL1977
- 设计目标：108-2404
- 应用规范：114-13266
- 采用符合EIA-481标准的卷带封装
应用
- LED照明控制
- 一般照明LED灯具
- PCB LED照明模块的连接线
- 非照明线对板应用

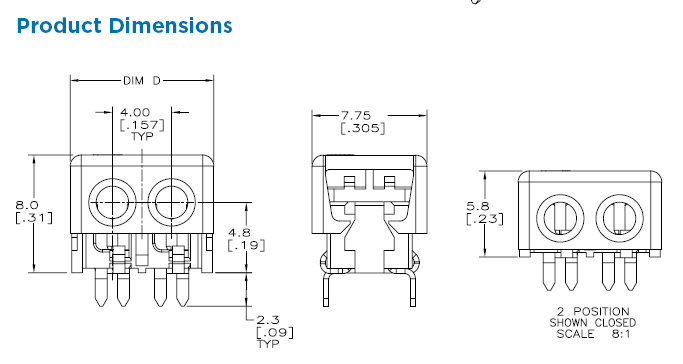

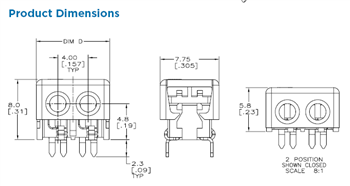

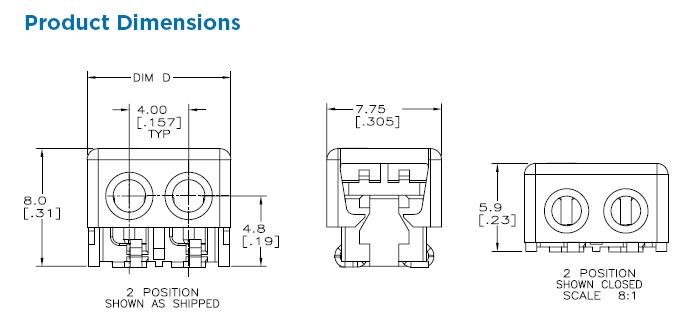

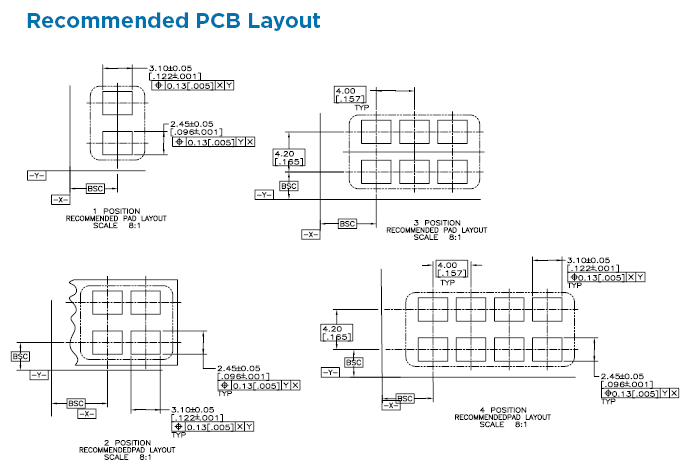

SMT图纸
发布日期: 2019-09-10
| 更新日期: 2023-09-25
