Texas Instruments ADC-PHI-PRU-EVM适配器卡
Texas Instruments ADC-PHI-PRU-EVM 适配器卡设计用于连接Sitara™ 处理器开发平台的AM64x系列 (TMDS64GPEVM) 或AM243x系列的微控制器 (TMDS243GPEVM) 。ADC-PHI-PRU-EVM适配器卡还连接超过25个精密模数转换器 (ADC) 评估模块 (EVM)，用于通信、数据采集和软件开发。
TI ADC-PHI-PRU-EVM 适配器卡将ISSG-PRU信号路由到相应的串行外设接口 (SPI) 和增强型SPI (eSPI) 或并行ADC数据通信接口。ADC-PHI-PRU-EVM通过两个跳线（在串行或并行连接之间选择）提供可配置性。该器件还支持用户可选的电源和信号电平转换，以匹配精密ADC EVM所需的数字和模拟电源电压电平。
Sitara处理器ICSSG-PRU外设的可编程性允许高速数据采集和数据预处理。用户可以消除当前设计板上的额外MCU或现场可编程门阵列 (FPGA)，并开始使用ADC-PHI-PRU-EVM进行系统精密ADC、AM64x和AM243x软件开发。
特性
- 将AM64x可编程实时单元 (PRU) 和通用输入/输出 (GPIO) 引脚连接到ADC接口，实现高速灵活数据采集和器件配置
- 可配置跳线实现对SPI和并行数据类型 (J2) 的支持
- 通过TMDS64GPEVM进行5.5 V升压供电，加上采用TPS61096A进行5 V供电
- 通过跳线配置 (J11) 可获得1.8V和3.3V的精密ADC EVM DVDD 电压
相关产品
Texas Instruments ADS131M08/ADS131M08-Q1 8通道Δ-Σ ADC
Σ-Δ ADC，具有宽动态范围、低功耗以及电能测量特定特性。
Texas Instruments ADS127L11 24位Δ-Σ ADC
该器件具有出色的交流性能、直流精度和低功耗。
Texas Instruments ADS8588H/ADS8598H同步采样ADC
是基于逐次逼近 (SAR) ADC的集成数据采集 (DAQ) 系统。

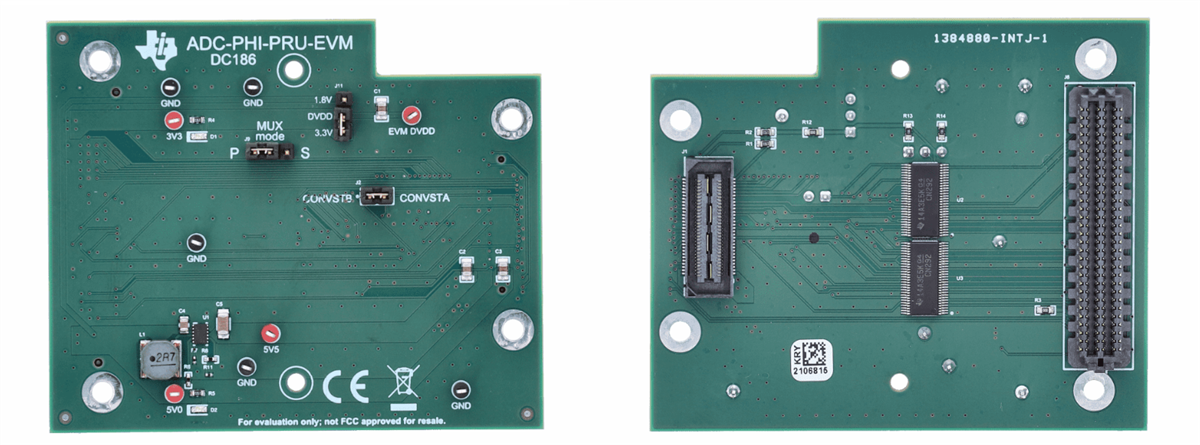

PCB布局

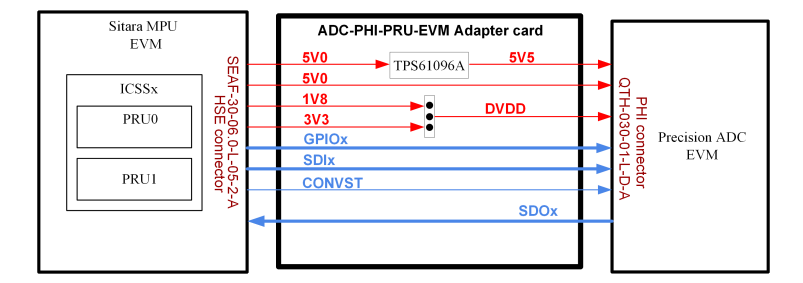

系统架构
发布日期: 2022-07-20
